Назначение разъема на плате Elite.
А питание eSATA не 5V?
И в Premium этого разъема вроде нет.
Nikolayevih
Профи в Сат-ТВ

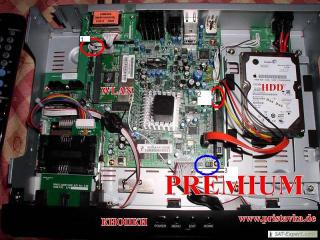

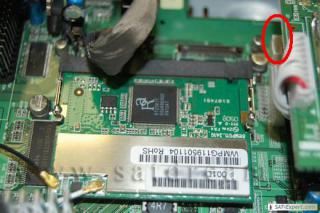

На первых ревизиях Премиумов разъем то же был.
?
На третьей ревизии счас на этом месте просто три отверстия, с маркировкой J23.

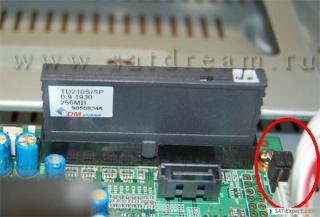

А на Элите это похоже на гнездо питания HDD
?
На третьей ревизии счас на этом месте просто три отверстия, с маркировкой J23.
А на Элите это похоже на гнездо питания HDD
Последнее редактирование:
Намерил 12V, GND и ?
Где-то мне попадалась (в самом начале изучения вопроса) инфа от Opensat "не подключать в трехпиновый разъем HDD"... но найти повторно не могу...
Да и для питания HDD разъем как-то нестандартен...
Последнее редактирование:
А кто сказал подключать винт в этот разъем???
Я о кулере говорил!yea!
Nikolayevih
Профи в Сат-ТВ

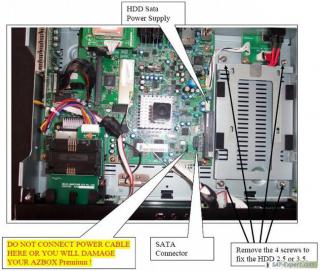

1. Это в инструкции пользователя, раздел по подключению HDD.
2. Как раз такой 4-х пиновый используется в Премиуме для питания HDD.
Меня же интересует, назначение перемычек возле DOM промаркированных J28
Последнее редактирование:
1. Спасибо, а я ломаю голову, где я это видел!
Правда они имели в виду разъем RS232....
2. И при всем при этом есть еще этот 3-хпиновый - не похоже, что он для HDD, для второго что-ли...
Последнее редактирование:
Nikolayevih
Профи в Сат-ТВ
И все же интересует информация по перемычкам J28.
ну точная информация - только в Opensat. На приставке люди смотрели - в зависимости от версии железа расположение их отличается.И все же интересует информация по перемычкам J28.
Позможно Master/Slave если к IDE порту подключено два девайса....
Нужно смотреть куда дороги ведут от джамперов...
Есть еще предположение, что имеют(ет) отношение к активации JTAG (нераспаяный разъем рядом)...
Глухо, все молчат.
Я там намерил землю, 12V. Средний контакт - пусто.
Похоже на вентилятор, но проверять не очень хочется, уже раз спалил ресивер....
VIC.
Профи в Сат-ТВ

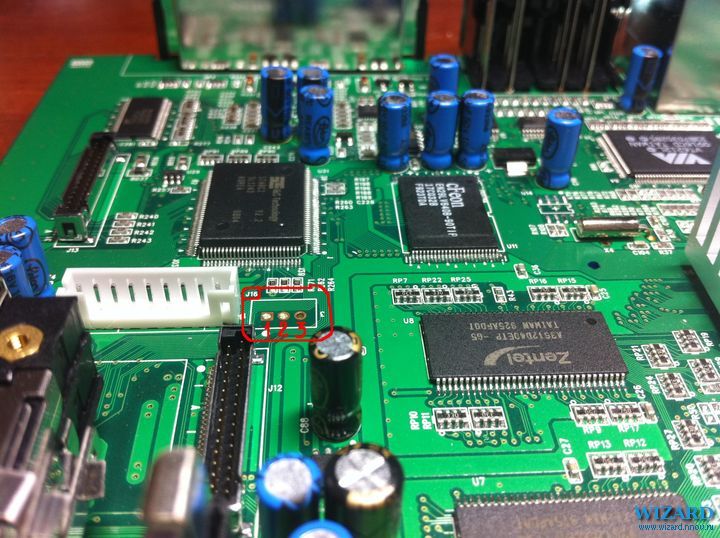

Значт так. Решил посмотрть что это за пустое место под 3-х штырьковый разъём на плате.

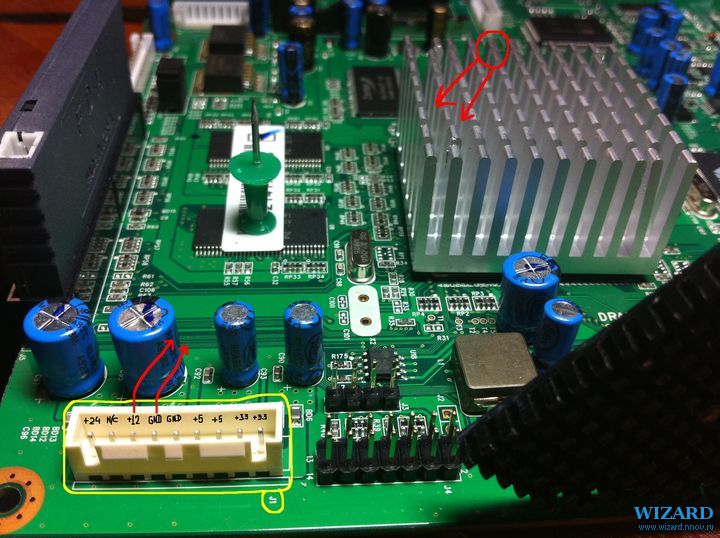

Оказалось, туда подводится +12 вольт от БП (1 контакт = плюс, 3-й = земля)

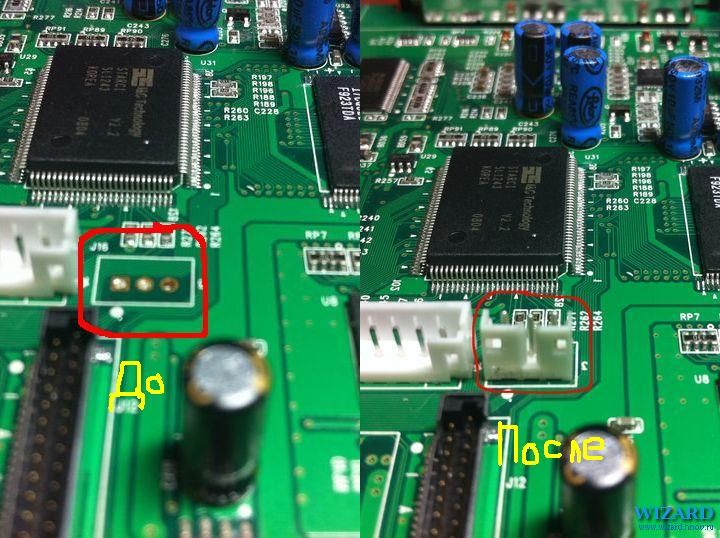

Решил на пустое место припаять разъём для подключения к нему вентилятора с модулем контроля скорости с термодатчиком. Получилось вот что
Подключил к нему разъём с вентиляторами на радиаторе процессора и под модулем DVB-тюнера. Выглядит так:
При повышении температуры обороты увеличиваются и горячие компоненты теоретически остывают.

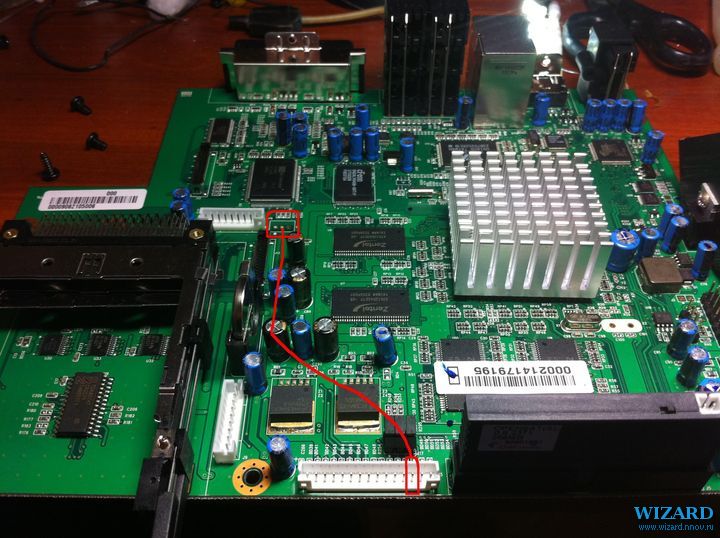

Осталась лишь одна непонятка - второй (средний) контакт этого разъёма уходит глубоко в плату лицевой панели
через 13-й контакт разъёма. Копал долго - куда же, но потом надоело и решил, что всё равно информация не пригодится.
Все фотки сняты на iPhone 4 !good!
Оказалось, туда подводится +12 вольт от БП (1 контакт = плюс, 3-й = земля)
Решил на пустое место припаять разъём для подключения к нему вентилятора с модулем контроля скорости с термодатчиком. Получилось вот что
Подключил к нему разъём с вентиляторами на радиаторе процессора и под модулем DVB-тюнера. Выглядит так:
При повышении температуры обороты увеличиваются и горячие компоненты теоретически
остывают.Осталась лишь одна непонятка - второй (средний) контакт этого разъёма уходит глубоко в плату лицевой панели
через 13-й контакт разъёма. Копал долго - куда же, но потом надоело и решил, что всё равно информация не пригодится.
Все фотки сняты на iPhone 4 !good!
Последнее редактирование:
Хм... а у меня там разъемчик был припаян.
А 12V напрямую подводится или через какую-то развязку. Тут интересно на какой ток рассчитаны эти 12V и соответственно что можно туда подключать?
Как раз это было бы очень интересно! Была надежда, что средний разъем под термодатчик.
Но все равно спасибо!!good!
P.S. Я бы всеже придумал какую-то распорку, чтобы через кулер хоть немного прижимать плату верхней панелью...
Последнее редактирование:
Nikolayevih
Профи в Сат-ТВ
На среднем обычно выводится таходатчик с кулера .
Но скорее это какая то индикация на дисплей.
VIC.
Профи в Сат-ТВ
Звонится чисто прямо от БП до этого контакта. То есть, напрямую!
Верно. На средний выводится счётчик оборотов с кулера с пьезодатчика.
