ПРОШИВКА РЕССИВЕРОВ ЧЕРЕЗ ДЖИТАГ (Help, Soft и др.)
Здравствуйте!Проблема такая.Глобо 5000 плюс.При выключении слетает язык.Тюнер не видит сигнал.На входе ЛНБ постояно 18.5в не взирая на поляризацию.Вчера прошил Джитагом програмой СКУМАКС процесс прошел нормально без вопросов но рес вообще перестал работать на экране Малевич и горит только красный светодиод,пробовал три дампа результат тотже,затем слил по 232 с другого тюнера прошиву рес ожил впрежнем виде.Мерял на упрвляющей ноге ЛМ 317,управляющий сигнал не изменяется при смене поляризации.Не знаю может грозовой тюнер?Прошу совета.
Это у этих ресов частое явление
Прошивать джитагом по причине
:nono: , откуда такие выводы. Проверяйте LM317 и её обвязку.
а может и грозовой...а может и нет..но джитаг здесь не при делах, здесь однозначно ремонт нужен....правда надо оговориться, что в меню ресивера мона выбрать в пункте питание конвертера 18В, тогда результат может быть сходным, но я не думаю что так есть, видимо тока ремонт...
Геша , утро доброе ! Принесли точно такой же девайс , с той же проблемой - FLASH убита ( CPU STx 5100 , под него datasheet не нашел ) , поэтому работаю програмmатором . Быть может MAC жестко зашит в загрузчике ? Если так , то попробовать шить не целиком дампом , а лишь взять его Boot . Как определить , что есть что ? FLASH Samsung K8D1716UTC [TSOP48]
Спасибо за участие.Буду проверять железо.
mirs, для данных девайсов, т.е. на данном проце ничего не знаю по джитагу и дампам. хотя джитаг на него есть, вернись на страничку 40, там в сообщении №396 marcopolo1 выложил джитаг на эти процы. Так же подтвердил его работоспособность, т.к. уже испытал успешно на практике. Мож и тебе поможет.
Помогите,ежели кто в курсе:Арионоподобный приёмник, 518 проц,29....160 флэш.При включении на морде две точки,при включении JTAG JKEYS 2.9.11 реация отсутсвует.БП в норме,напряжения соответствуют,пульсации не более 20 мв.Схема JTAG на микросхеме,фунциклирует.LPT через отдельную плату(на материнке не предусмотрен),в системе определяется.Есть подозрения на адрес LPT,но в
BIOSе его-то нет.Вот и чешу репу.
BIOSе его-то нет.Вот и чешу репу.
Дык, сомневаюсь,что выставлять.Пробовал адреса портов ввода-вывода,клацал включателем приёмника с одновременным запуском JKEYS. Ежели сставлю адрес ввода-в строке Device ID 0x00000,
ежели вывода-0хFFFFFF.Проц не определяется.
Иногда,рядом с двумя точками,появляется 8,но не всегда.115 нога
проца на земле. И,ежели не лень,подскажи, оптимальную прогу
для JTAG,буду очень признателен(в JTAG я,как уже всем ясно,новичок).

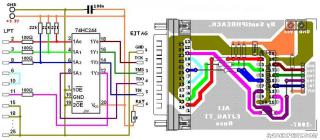

для меня "оптимальные" jkeys для ST и для ALI - EJTAG_TT, последняя версия, которую я успешно тока вчера трижды юзал 1.0.6.17.
Вот тебе скрин, там видно адрес 378 и что порт LPT1.
Ну поставь то, что видиш в диспетчере устройств. Винда ж тебе выдаёт параметры порта, вот их и поставь...
Вот тебе скрин, там видно адрес 378 и что порт LPT1.
Был в отпуске ... сегодня вновь за дело , большое спасибо , Геша , за помощь , с твоей помощью познается масса вещей . Накопилось ещё 3 точно таких же девайса с той же проблемой FLASH , решил не трогать вообще блоки , где зашиты MAC и S/N , т.е. лить один бут , но как его выделить из дампа не представляю . Быть может есть у кого опыт ?
Добавлено через 3 часа 53 минуты
До сих пор трудно сказать , где точно находятся MAC и S/N - в загрузчике или софте , разделив их стало бы более монее ясно каким путём идти .
Добавлено через 3 часа 53 минуты
До сих пор трудно сказать , где точно находятся MAC и S/N - в загрузчике или софте , разделив их стало бы более монее ясно каким путём идти .
Последнее редактирование:
mirs, если в дампе вшиты МАС и серийник, то определить точно можно если взять два рабочих ресивера с одинаковой версией софта. Сбросить оба в заводские установки и не трогая никаких кнопок выключить и слить дампы. Теперь есть что сравнивать и искать разницу. Иного способа без подсказок софтописателей для этих девайсов или без наличия исходников в бытовых условиях я чёта не вижу.
Хотя мона предположить, что какие-то цифири генерируются непосредственно в ресивере его софтом исходя из каких-то железных данных, типа серийника проца или т.п. И, возможно, они должны совпадать с имеющимися в дампе, извращение канеш, но чё тока вендоры не вытворяют и чё тока не придумают держатели систем скремблирования для защиты....
По второй части сообщение - слив с двух тюнеров дампы это легко выяснится, мона чётко определить в каких блоках и какая разница. Так же можно экспериментировать, заливая софты поменявши местами ресиверы и т.п. и т.д.
Хотя мона предположить, что какие-то цифири генерируются непосредственно в ресивере его софтом исходя из каких-то железных данных, типа серийника проца или т.п. И, возможно, они должны совпадать с имеющимися в дампе, извращение канеш, но чё тока вендоры не вытворяют и чё тока не придумают держатели систем скремблирования для защиты....
По второй части сообщение - слив с двух тюнеров дампы это легко выяснится, мона чётко определить в каких блоках и какая разница. Так же можно экспериментировать, заливая софты поменявши местами ресиверы и т.п. и т.д.
Особо стоит обратить внимание на полную идентичность действий - т.е. после сброса тюнера либо просто вытянуть вилку из розетки, либо если выключать пультом, то оба, иначе сохранится и состояние тюнера в дампе - вкл. или стэндбай по-разному. Ну и повторюсь, что надо что б софт был залит в тюнера один и тот же. Потому что даже одна и таже версия софта, но скачанная с разных ресурсов может иметь отличия, как то к примеру язык меню по умолчанию.
