Распайка
- Автор темы Valerie
- Дата начала
Sat_Odessa
Пользователь
Там целую плату надо распаивать...
А лучше взять старенький комп с Usb и Сom на борту и распаять...
А лучше взять старенький комп с Usb и Сom на борту и распаять...
Что такое: "Сom на борту"?
Это значит что на материнской плате есть и COM и USB разъемы.
У меня например так один ресивер подключен через СОМ порт , второй рессивер через переходник USB-СОМ.
не нуль модемный, а линковый кабель....
Можно еще совет от умельцев, пока мой глобик не дымится
)) Везде все пишут нуль модемный кабель для Globo 7010 A делают из двух старых мышек со штекерами: "девять дырочек" в два ряда. Практически все делают ссылки на схемы, но для тех кто не силен в вопросе пайки, какие проводки с какими скручивать? В разрезе 4 провода: синий, зеленый, белый, коричневый. Так же и скручивать - одинаковые цвета с одинаковыми? Или в другом порядке? Форумы указывают что если одинаковые цвета скрутить, это уже не нуль модемный, а линковый кабель....:snooks:
Можно еще совет от умельцев, пока мой глобик не дымится
)) Везде все пишут нуль модемный кабель для Globo 7010 A делают из двух старых мышек со штекерами: "девять дырочек" в два ряда. Практически все делают ссылки на схемы, но для тех кто не силен в вопросе пайки, какие проводки с какими скручивать? В разрезе 4 провода: синий, зеленый, белый, коричневый. Так же и скручивать - одинаковые цвета с одинаковыми? Или в другом порядке? Форумы указывают что если одинаковые цвета скрутить, это уже не нуль модемный, а линковый кабель....:snooks:
Распайка кабеля 3-2 2-3 5-5 исходя из этого скручивай проводки. А лучше спаяй САМ (можно и длину нужную подобрать , а от мышки будет метра 2-2,5).
Спасибо за ответ
ГЫ А где можно почитать что такое 3-2 2-3 5-5? Логически это два провода накрест и один напрямую... а у меня по 4 провода.... По цветам проводков нет информardon: ации откуда какой идет?
Это номера контактов в разъемах.
1. Определись какой цвет провода от какого контакта.
2. Правильно два провода накрест. (2-3 3-2)
3. третий провод напрямую 5-5.
если интересно можешь поискать по форуму полную распайку , всех девяти контактов.
ну здесь получается только резать штекера что б узнать по п.1.
Еще и четвертый кабель остался... :taunt:
А мочему бы не спаять . Купи два разъема "мама" и провод (хочеш либо витую пару либо телефонный 4-х жильный).
Все забывал спросить , а где ты достал 2 СОМ мышки??? Это же раритет.
Ну тогда батарейка + лампочка + провод (можно тестером) , прозванивай какой цвет от какого контакта . А затем смело в бой шит рес.
Смотрите на картинке.Спасибо за ответ
Вложения
Com port
Господа, новая головная боль.
Ноутбук не имеет выхода на о-модемный кабель, думал самый умный - есть переходник на юесби. Включил - "Диспечер устройств" показывает подключение моего мобильного например на COM 7, а переходника на COM 9 (в одном и том же юесби гнезде!). Вопросов бы не возникло - так загрузчик софта для Globo предлагает выбрать только из COM 1 до COM 8))) Как быть?:unsure:
Господа, новая головная боль.
Ноутбук не имеет выхода на о-модемный кабель, думал самый умный - есть переходник на юесби. Включил - "Диспечер устройств" показывает подключение моего мобильного например на COM 7, а переходника на COM 9 (в одном и том же юесби гнезде!). Вопросов бы не возникло - так загрузчик софта для Globo предлагает выбрать только из COM 1 до COM 8
))) Как быть?:unsure:

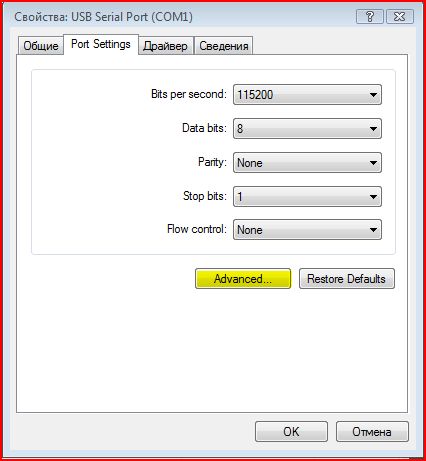

там же просто поменяй номера портов вручную. Поставь №от1 до 8 и все.
У меня тоже нет COM-порта и пользую USB to RS232 convertor.После установки он прописался на 20-какой-то порт и чтобы заставить его быть там где нужно потребовалось не больше минуты.Господа, новая головная боль.
Ноутбук не имеет выхода на о-модемный кабель, думал самый умный - есть переходник на юесби. Включил - "Диспечер устройств" показывает подключение моего мобильного например на COM 7, а переходника на COM 9 (в одном и том же юесби гнезде!). Вопросов бы не возникло - так загрузчик софта для Globo предлагает выбрать только из COM 1 до COM 8
У меня тоже нет COM-порта и пользую USB to RS232 convertor.После установки он прописался на 20-какой-то порт и чтобы заставить его быть там где нужно потребовалось не больше минуты.
Спасибо! Прям слеза потекла
)) Шайтаны )) Еще вопрос: сейчас долговые обязательства Нефтегаза 5 млрд долл. Как рефинансировать подешевле ?:taunt: А если серъезно - моге'те )))) Шарите - уважуха Вам!
Director
Профи в Сат-ТВ
prapor1
Профи в Сат-ТВ
привет всем.давно смастерил кабель (2-3,3-2,5-5,4-6,6-4,7-8,8-7,)и прошиваю свой глобо6000,но часто встречаю совет о обязательной паре - (корпус-корпус). я вроде етого не делал. к каким контактам припаевать ? помогите чайнику...
http://forum.sat-expert.com/attachments/globo-digital-opticum/7616d1199533903-raspaika-index.png
http://forum.sat-expert.com/attachments/globo-digital-opticum/7616d1199533903-raspaika-index.png
а это
1-------DCD 2--------RTX 3-------TX 4-------DTR 5-------GND 6-------DSR 7-------RST 8-------CTS 9-------RI
в некоторых версиях кабеля пины 8+1 ->7
