Nikolayevih
Профи в Сат-ТВ
Думаю что нет. Так как перевод на русскй в прошивках, не правильный. Проверить можно только переключив английский. Вот тогда становиться OFF-ON.
Установка кулера в AZBox
- Автор темы market223
- Дата начала
Похоже.
Но на 4829 у меня тюнер с включеной акселерацией отваливается периодически (но ребутов нет), а на 4001 - нет.
Может для 4829 - TCK противопоказан...
Да и еще заметил , что на последних бетах бекап каналов на флешку не сохраняется. Размер файла 99KB, вместо 2003КВ и не восстанавливается.
Без отключения акселерации не пробовал.
На 4001 c включеной акселерацией бекап сохраняется и восстанавливается нормально.
Нужно попробовать отсканить по-новой каналы на 4829... но лень (мотор)!
Nikolayevih
Профи в Сат-ТВ
При включении акселерации, происходит увеличение частоты процессора и шины на 15%.
Без акселерации:
system type : Sigma Designs TangoX
cpu model : MIPS 4KEc V6.9
Initial BogoMIPS : 296.96
System bus frequency : 200250000 Hz
CPU frequency : 300375000 Hz
0.9.4717 AZBox
С включенной акселерацией:
system type : Sigma Designs TangoX
cpu model : MIPS 4KEc V6.9
Initial BogoMIPS : 344.06
System bus frequency : 231750000 Hz
CPU frequency : 347625000 Hz.
0.9.4001 AZBox
То есть просто программно увеличивается тактовая частота на 15%. А вот почему и где происходит затык не известно. Охлаждение помогает, но не всем. Вот если бы была возможность изменять вручную тактовую частоту, вот было бы правильно. И разгон на 10% думаю у всех бы работал без висяков. Да и частота процессора привелась бы в нормальные рамки 333 Мгц.
Последнее редактирование:
Я собрал регулятор вращения от по схеме: http://sdelsam.narod.ru/shemkomp6.htm
Работает на ура, обороты зависят от температуры да и чувствительность подстроить можно.
Рано утром када было тихо определил что данный кулер когда не вращается находится в критической точке на грани перед вращением трещщит с постоянной частотой, никто незнает как избавится от треска?
Работает на ура, обороты зависят от температуры да и чувствительность подстроить можно.
Рано утром када было тихо определил что данный кулер когда не вращается находится в критической точке на грани перед вращением трещщит с постоянной частотой, никто незнает как избавится от треска?
Последнее редактирование:
Решил немного подытожить все о чем читал в этой теме
1. Охлаждение азбоксу нужно. Особенно HD+ (этот аппарат испохабили серьезно, если учесть что в слипе у него вообще нет охлаждения, а корпус плотно закупоренная банка)
Многие тут делали охлаждения для плюса... у всех один большой недостаток:
вентиляторы работают на выдув, а откуда идет приток воздуха ??? по физике его должно входить больше. с низу надо делать доп. отверстия.
чуть позже выложу как я модифицировал HD и HD+
"Резинка" прижимающая радиатор - теплоотвод, под процессором есть другая резинка и тоже теплоотвод
2. по трансмишну... по началу вис постоянно, но теперь нет)
У меня стоит 1.77, работает 24 часа в сутки, в нем висит 115 торрентов, из них 4-5 закачки. медиаплеер пашет, ничего не виснет.
1. Охлаждение азбоксу нужно. Особенно HD+ (этот аппарат испохабили серьезно, если учесть что в слипе у него вообще нет охлаждения, а корпус плотно закупоренная банка)
Многие тут делали охлаждения для плюса... у всех один большой недостаток:
вентиляторы работают на выдув, а откуда идет приток воздуха ??? по физике его должно входить больше. с низу надо делать доп. отверстия.
чуть позже выложу как я модифицировал HD и HD+
"Резинка" прижимающая радиатор - теплоотвод, под процессором есть другая резинка и тоже теплоотвод
2. по трансмишну... по началу вис постоянно, но теперь нет
)У меня стоит 1.77, работает 24 часа в сутки, в нем висит 115 торрентов, из них 4-5 закачки. медиаплеер пашет, ничего не виснет.
Вообщем на тему охлаждения реса премиум хд:
Установил винт, и решил залить на него гигов 300... через ~40 гигов винт не хило разогрелся.
Дабы предотвратить его кончину решил замутить охлаждение:
Почитал все что нашел в нете об этом, ничего путного, один колхоз...
Купил вентелей 60*60*10 и пару 60*60*15
Поскольку вентили маленькие - будут шуметь, поэтому я подключил их так: 2 паралельно и 1 последовательно с первыми двумя.

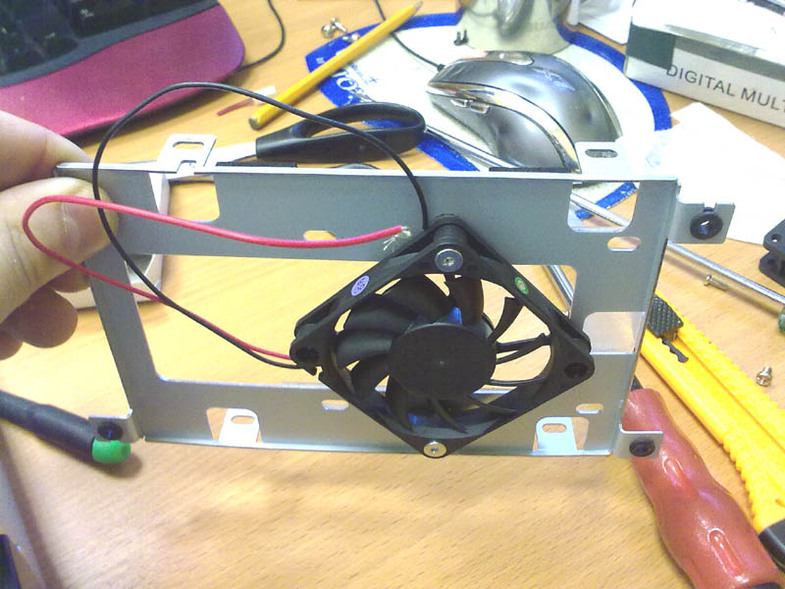

Осмотрев корпус, первый винт повесил на раму винта (она сидит низко, поэтому и вентиль самый тонкий):

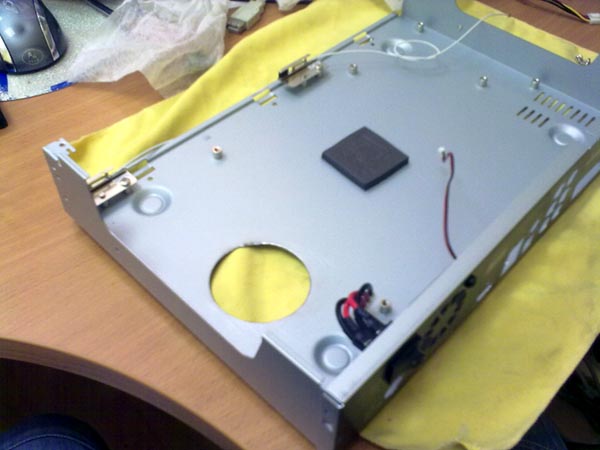

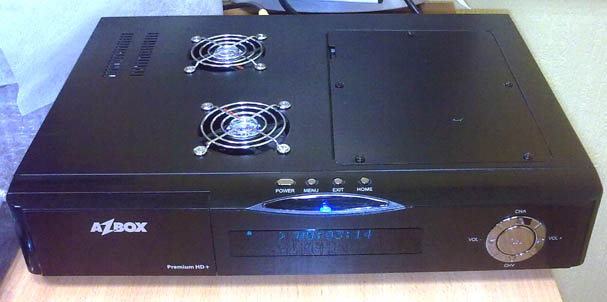

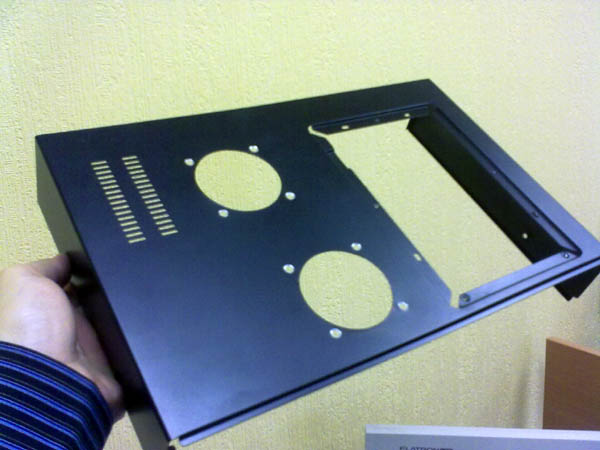

Посмотрев где больше греется крышка, другие 2 вентиля поставил на нее, термоклей рулит, не уродуем корпус:
Мегавопрос, куда их подключать, на ресе ничего предусмотренного для этого нет...
сам юзаю Рес еще как медиабиблиотеку и он всегда ВКЛ.
Короче надо их как-то включать и выключать...

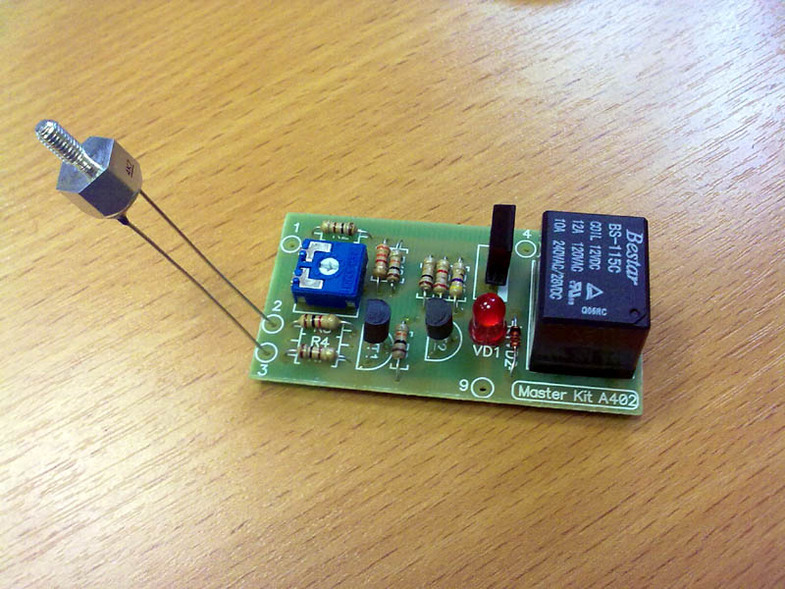

нашел в магазине детский радиоконструктор "Термореле" работате от 0 до 150 С.
собрал его за 5 минут
реле, конечно, потом убрал, чтоб не щелкало, хватит мощи вентили включать и без реле.
Плату реле приделал сюда:
Почитал, что при использовании винта проц тоже юзается не хило, посему датчик вкрутил прямо в радиатор проца:
Питалово взял с винта
Испытания прошли
Пока настроил включение в 46с и выше, выключение в 41с.
Вопросы ?
Установил винт, и решил залить на него гигов 300... через ~40 гигов винт не хило разогрелся.
Дабы предотвратить его кончину решил замутить охлаждение:
Почитал все что нашел в нете об этом, ничего путного, один колхоз...
Купил вентелей 60*60*10 и пару 60*60*15
Поскольку вентили маленькие - будут шуметь, поэтому я подключил их так: 2 паралельно и 1 последовательно с первыми двумя.
Осмотрев корпус, первый винт повесил на раму винта (она сидит низко, поэтому и вентиль самый тонкий):
Посмотрев где больше греется крышка, другие 2 вентиля поставил на нее, термоклей рулит, не уродуем корпус:
Мегавопрос, куда их подключать, на ресе ничего предусмотренного для этого нет...
сам юзаю Рес еще как медиабиблиотеку и он всегда ВКЛ.
Короче надо их как-то включать и выключать...
нашел в магазине детский радиоконструктор "Термореле" работате от 0 до 150 С.
собрал его за 5 минут
реле, конечно, потом убрал, чтоб не щелкало, хватит мощи вентили включать и без реле.
Плату реле приделал сюда:
Почитал, что при использовании винта проц тоже юзается не хило, посему датчик вкрутил прямо в радиатор проца:
Питалово взял с винта
Испытания прошли
Пока настроил включение в 46с и выше, выключение в 41с.
Вопросы
?
Nikolayevih
Профи в Сат-ТВ
А что нового? Термореле?
http://www.satdream.ru/forum/index.php?topic=3846.0
И уж если покупать контроллер то надо было такой как выше по ссылке.
Память какой фирмы установлена в ресивере?
http://www.satdream.ru/forum/index.php?topic=3846.0
И уж если покупать контроллер то надо было такой как выше по ссылке.
Память какой фирмы установлена в ресивере?
Последнее редактирование:
память хуникс.
а что нужно нового ?, что 3 вентиля и делал я это в январе
только отчет был в другом форуме. я решил поделиться своей схемой, тем более все куплено в ближайшем радио ларьке. о существовании контролеров как у вас в отчете я не подозревал, да и вентили я ставил больше, и работает аппарат тихо. Термодатчик надо на проц вешать иначе сильная зависимость от комнатной температуры, а не от температуры ядра.Кстати, чем мой кнтролер не угодил ?
Да нет все отлично и очень красиво и качественно сделано!!good!
Только, на мой взгляд, достаточно одного или двух, если стоит 2 тюнера или HDD, тихих вентиляторов без термоконтроля, рабающих на пониженом напряжении, что я и сделал.
Вентилятора с 2-3 м не слышно вообще. Да и нагрева там чрезмерного нет. Другое дело Elite - там сильно греется блок питания и греет все, что внутри.
P.S. И у нас например такого контроллера в ларьке не купишь...Паять его самому?...
дак я же написал выше, что это КОНСТРУКТОР
все детальки в комплекте, просто паять, я и паял если бы не обжегся о HDD как-то раз, после сливания 410 гигов. может и не парился вообще.
Просто я сам компутерщик
и знаю, что значит перегретый винтЕще один отчетик по охлаждению прмиум плюс.... ну и уродский аппарат сделали чесслово....
Штатный вентилятор - жесть.... а самое веселое, что в слипе он отключается... и РЕС остается без охлаждения... а торрент ? а перекачка фильмов с компа ?
15 минут такого режима и на проце 62 гр... как вам ? а до винта рукой не дотронуться...
Как и в сообщении выше решено было установить 3 вентилятора с последовательным подключением и Термореле (конструктор Мастеркит).
какова мощность тока управления штатным вентилятором не знаю, посему подключил все к питанию винта.
Итак приступим....

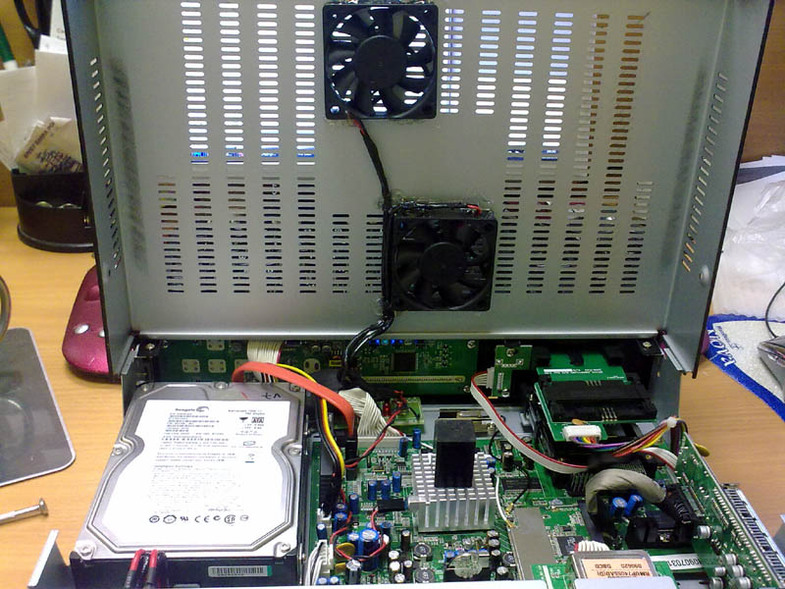

Первым делом надо охладить винт, под ним есть место, первый вентиль туда.

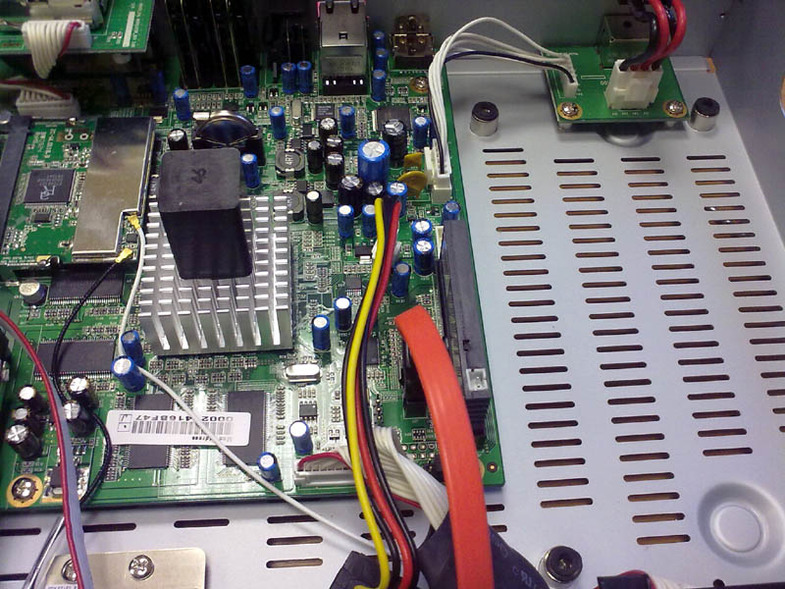

Два других ставим по краям процессора:
В таком раскладе процессор и тюнер будут охлаждаться на ура !!!

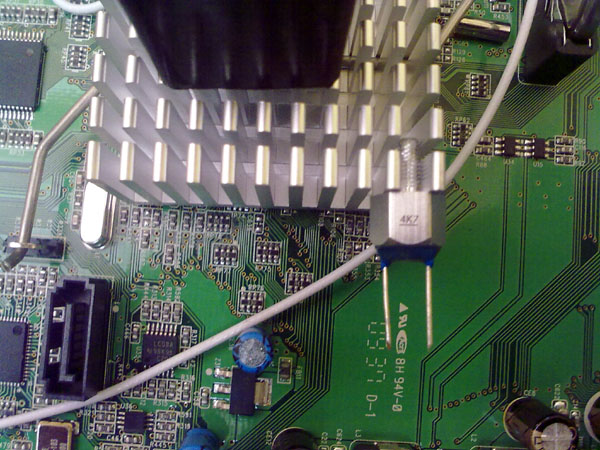

Поскольку процессор греется при любой работе, будь-то тв или копирование данных, термодатчик ставим в классическое место:

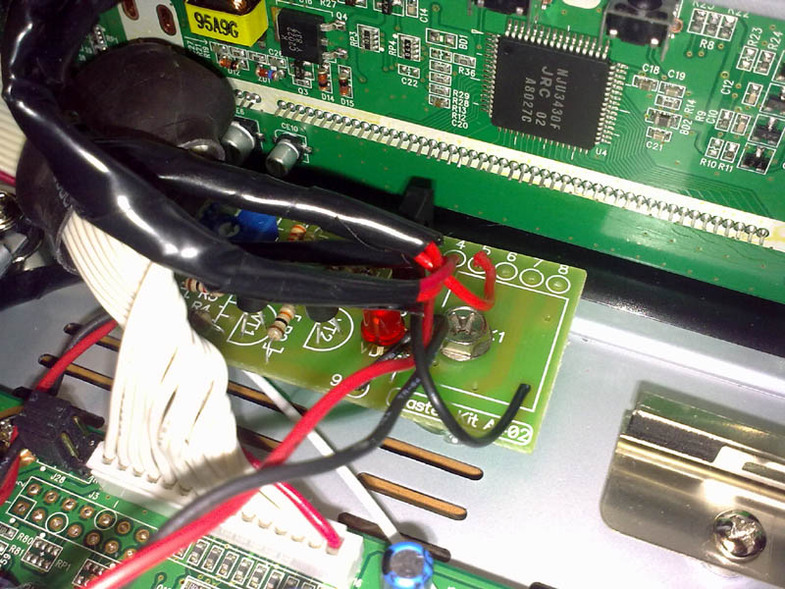

Около кнопки отключения приклеиваем плату терморегулятора:
Штатный вентилятор можно конечно и выкинуть, но пусть будет,
заменим его на 40х40х20 работает в разы тише:

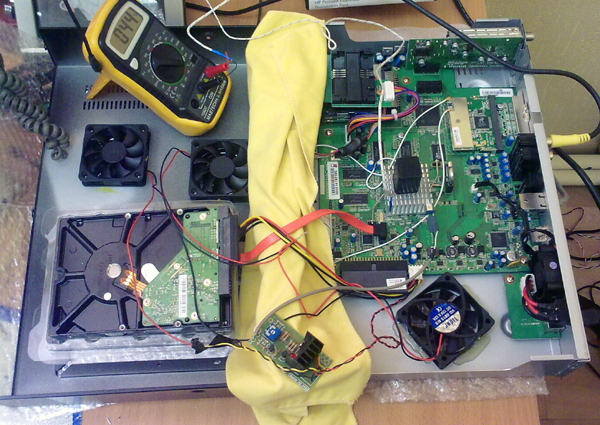

Все собираем - настраиваем.
Вентили включаются при 48 гр. выключаются при 43 и.т.д.
Итог:
48 гр максимум, + тишина и покой !
Отдельно стоит отметить, что в модели плюс испохабили крепление винчестера, теперь он в прямой связи с корпусом... жесть вообще... Улучшить это никак не получается ибо нет места...
а вот немного доработать кроватку можно, рассверлив отверстия и установив резинки от старых сд приводов:
Усе !!!
теперь торрент пашет отлично и не виснет...
Штатный вентилятор - жесть.... а самое веселое, что в слипе он отключается... и РЕС остается без охлаждения... а торрент ? а перекачка фильмов с компа ?
15 минут такого режима и на проце 62 гр... как вам ? а до винта рукой не дотронуться...
Как и в сообщении выше решено было установить 3 вентилятора с последовательным подключением и Термореле (конструктор Мастеркит).
какова мощность тока управления штатным вентилятором не знаю, посему подключил все к питанию винта.
Итак приступим....
Первым делом надо охладить винт, под ним есть место, первый вентиль туда.
Два других ставим по краям процессора:
В таком раскладе процессор и тюнер будут охлаждаться на ура !!!
Поскольку процессор греется при любой работе, будь-то тв или копирование данных, термодатчик ставим в классическое место
:
Около кнопки отключения приклеиваем плату терморегулятора:

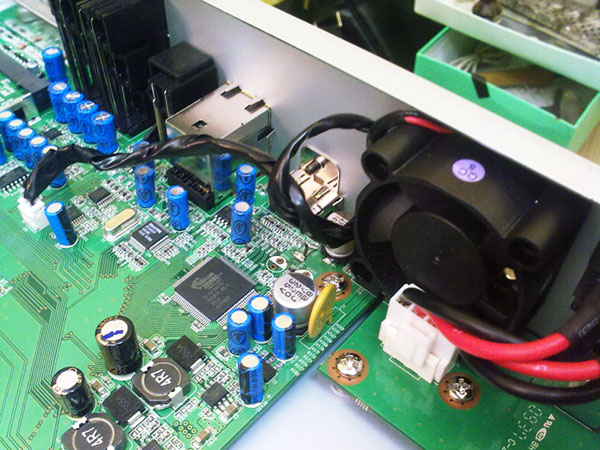

Штатный вентилятор можно конечно и выкинуть, но пусть будет,
заменим его на 40х40х20 работает в разы тише:
Все собираем - настраиваем.
Вентили включаются при 48 гр. выключаются при 43 и.т.д.
Итог:
48 гр максимум, + тишина и покой !

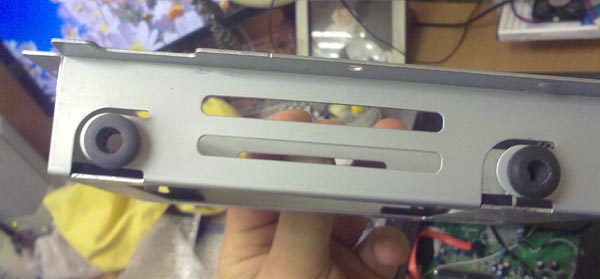

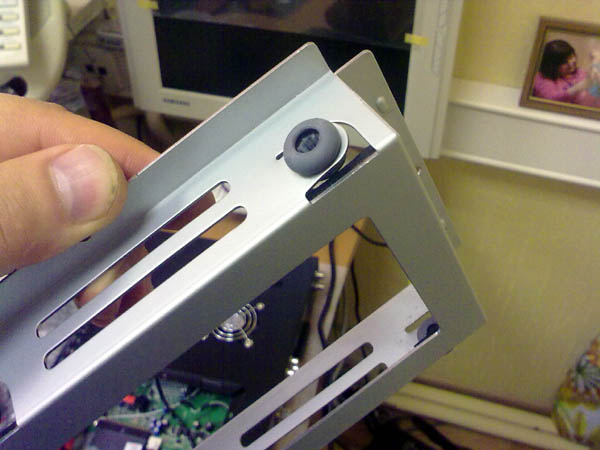

Отдельно стоит отметить, что в модели плюс испохабили крепление винчестера, теперь он в прямой связи с корпусом... жесть вообще... Улучшить это никак не получается ибо нет места...
а вот немного доработать кроватку можно, рассверлив отверстия и установив резинки от старых сд приводов:
Усе !!!
теперь торрент пашет отлично и не виснет...
Nikolayevih
Профи в Сат-ТВ
Все класс, много вентиляторов это хорошо.
Но вот мой совет тем, кто будет улучшать охлаждение своих ресиверов. Попробуйте проверить распределение воздушных потоков через ресивер, при устновке дополнительных вентиляторов. Как в аэродинамической трубе. В качестве индиктора можно использовать дым от сгорающей канифоли или сигареты, сигары или купить в магазинах, торгующих пожарным оборудованием, специальный аэрозоль, используемый для проверки датчиков задымления. Так вот таким образом можно понаблюдать за распределение воздушных потоков и их направлением и выбрать оптимальное место для размещения вентиляторов. И избежать излишней турбулентности и наложения потоков друг на друга. Хорошо если они совпадут по направлению, а если нет, то будут только мешать друг другу. Удачи.
Добавлено через 2 минуты
Или здесь. Но лучше. http://www.satdream.com/Sistema-ohlazhdenija-p-52.html
Но вот мой совет тем, кто будет улучшать охлаждение своих ресиверов. Попробуйте проверить распределение воздушных потоков через ресивер, при устновке дополнительных вентиляторов. Как в аэродинамической трубе. В качестве индиктора можно использовать дым от сгорающей канифоли или сигареты, сигары или купить в магазинах, торгующих пожарным оборудованием, специальный аэрозоль, используемый для проверки датчиков задымления. Так вот таким образом можно понаблюдать за распределение воздушных потоков и их направлением и выбрать оптимальное место для размещения вентиляторов. И избежать излишней турбулентности и наложения потоков друг на друга. Хорошо если они совпадут по направлению, а если нет, то будут только мешать друг другу. Удачи.
Добавлено через 2 минуты
http://www.masterkit.ru/info/wherebuy.php
Или здесь. Но лучше. http://www.satdream.com/Sistema-ohlazhdenija-p-52.html
Последнее редактирование:
Так это ж не у нас в ларьке!
Мастеркитовский магаз есть у нас, но там в наличии не всегда все есть. Тем более сейчас с проблемами на таможне...
Последнее редактирование:
Как говориться - всегда рады
потоки проверял паяльником ! все пучком
и т. проца это доказывает.
Nikolayevih
Профи в Сат-ТВ
Отрегулируйте момент включения. Изменением колличества диодов.
Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить. Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.
Последнее редактирование:
тут есть несколько соображений:
1. в плюсе его просто некуда ставить...
2. как правило все винты для HDD очень шумны. потому как экономя место
там ставят вентили меньше 10 мм. в ширину, а это уже от 30 дб.
3. мои все 3 вентиля согласованы (они одинаковы по току нагрузки) и
следовательно могут работать последовательно, тем самым снижая шум.
4. кулеры для HDD стягивают поток воздуха к середине винта, а нужно
охлаждать именно двигательную часть, кстати она и выполнена всегда в
виде радиатора.
Конечно самый важный параметр шум, ибо моя конструкция охлаждения ночью-то еле слышна. замерить нечем тока, но работает тише 150 вентиля.
zuht,
1. А разве если просверлить отверстия внизу рамки винта он туда не поместится?

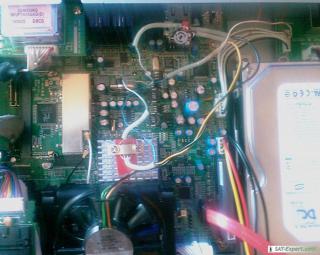

2. У меня стоял куллер для винта и вентилятор над процем , очень тихо все работало
3. Мои были подключены на 5В
4. Винт всегда был слегка теплый , при постоянной нагрузке торентом.
Я где то тут фотки выкладывал как у меня все устроено.
1. А разве если просверлить отверстия внизу рамки винта он туда не поместится?
2. У меня стоял куллер для винта и вентилятор над процем , очень тихо все работало
3. Мои были подключены на 5В
4. Винт всегда был слегка теплый , при постоянной нагрузке торентом.
Я где то тут фотки выкладывал как у меня все устроено.
1. так привинтить можно, но откуда он будет сосать воздух ? такие кулеры надо ставить прямо на винт с доступом воздуха с краев.
2. В премиум ХД нет крепления радиатора проца, вентиль на проц ставить опасно.
а вообще я думаю тут возможно множество решений
