Обзор конвертеров

Фаворит · 9 Дек 2010

ВАТСОН написал(а):
А что скажете про эту бошку инверто:
BLACK MultiConnect
Dielectric Single 23mm LNB
HDTVDVB-S2 Compliant,0.2dB

Пройденный этап...
Евроскай 7101 не хуже и в 2 раза дешевле этого инверто!

странник · 9 Дек 2010

Celadon написал(а):
Вот только откуда конвертеру знать длину кабеля? Только если по задержке отраженного сигнала в кабеле (по принципу определения дальности рефлектометрами). Но если вход ресивера (DVB-карты) согласован с волновым сопротивлением кабеля, то это отражение будет существенно меньше чем от Diseqc-переключателей, стыков кабеля на пути от конвертера до ресивера. И для анализа длины такого пути уже искусственный интеллект нужен. В общем, очень сомнительно ...

Во-первых, Celadon, спасибо за интересную ссылку. Я с интересом и внимательно почитал и, несмотря на многочисленные "битые" ссылки в этом раритетном материале, получил изрядное удовольствие

Под многими высказываниями уважаемых KVL, mux и Макс1 готов расписаться, т.к. разделяю во многом их точку зрения.

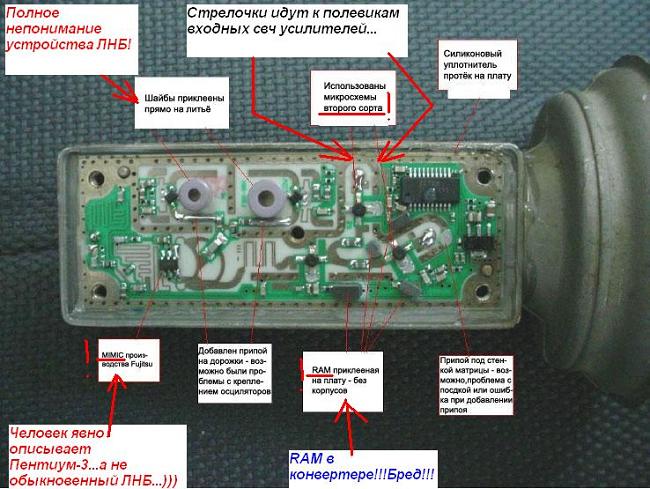

Порадовала фотография с сайта www.greenteleprom.com "Титаниума" - кавычки я специально выделил: :rofl:

Предлагаю мини-конкурс для постоянных читателей этого топика:

что вам показалось странным на фотографии и в подписях ?

Во-вторых, хочу заметить, что в дискусси с уважаемым Jazz есть много рационального, но, возможно, сознательно или нет завуалированного. В частности, наблюдение про "литой" вывод для F-коннектора.
Здесь я как-то задавал вопрос про отличие конструкции двух LNB:


По-моему, мы имеем дело с трансформатором сопротивлений, который согласует волновое сопротивление кабеля (75 Ом) с волновым сопротивлением полосковой линии на выходе УПЧ в LNB в широкой полосе частот. При этом, даже если вход ресивера (карты) не согласован с волновым сопротивлением кабеля, отражение происходит только на одном его конце, и стоячей волны в кабеле ни на каких частотах ни при каких его длинах не возникает.
Хорошие конвертеры (Инваком, Кембридж, Инверто ультра) все имеют такие особенности литого заодно с корпусом выходного разъёма.
А вот насколько рассогласованы волновые сопротивления тюнеров и входных F-коннекторов ресиверов, я был просто шокирован!

ardon:

Фаворит · 9 Дек 2010

странник написал(а):
Предлагаю мини-конкурс для постоянных читателей этого топика:

что вам показалось странным на фотографии и в подписях ?

Коментарии на фото конвертера сделаны двоЯшником!bad!
Микросхемы у него второго сорта...:rofl:
Да еще стрелки к этим "второсортным" микросхемам идут к полевым входным свч транзисторам...
RAM в конвертере!:rofl:

Celadon · 9 Дек 2010

странник написал(а):
Предлагаю мини-конкурс для постоянных читателей этого топика:
что вам показалось странным на фотографии и в подписях ?

1. Шайбы приклеены прямо на литье
Полые диэлектрические резонаторы названы пренебрежительно «шайбами»

Литье это способ изготовления облучателя / корпуса конвертера. Резонаторы же приклеены к печатной плате.

2. Использованы микросхемы второго сорта.
Стрелки указывают на транзисторы, а не микросхемы. Под вторым сортом наверное имеются в виду удешевленные корпуса транзисторов (не майлар с точечными выводами). Ну так это не MTI

3. Добавлен припой на дорожки – возможно были проблемы с креплением осцилляторов.
Возможно, были проблемы с возбуждением ДР. Вот припой и подлили. При чем тут крепление (приклейка) ДР?

4. RAM приклеенная на плату без корпусов.
Стрелки указывают на поглощающие элементы. Зачем корпуса этим «кирпичикам»? Aббревиатура RAM … что за зверь, не знаю. Уж точно не Random Access Memory

ВАТСОН · 9 Дек 2010

Фаворит написал(а):
Пройденный этап...

А если коротко, существенная разница между ним и линейным голден (например) конвертером?

Фаворит · 9 Дек 2010

ВАТСОН написал(а):
А если коротко, существенная разница между ним и линейным голден (например) конвертером?

Если имеется ввиду распространенный Golden Interstar 201 или подобный конвертер этого производителя...Судя по отзывам в инете нормальный недорогой ЛНБ с классическим облучателем...
У меня его нет...С Евроскаем 7101 не сравнивал...

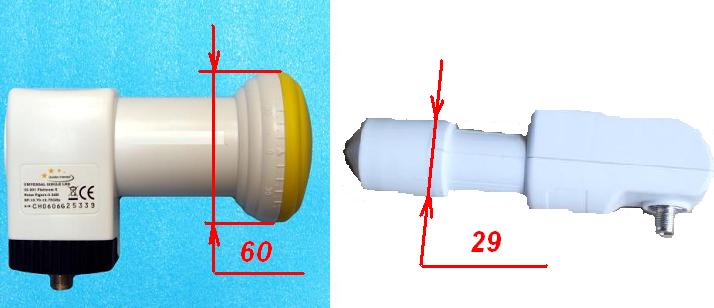

Сравнить могу только их габариты...
Тут разница существенная в пользу 7101...

ВАТСОН · 9 Дек 2010

Фаворит написал(а):
Тут разница существенная в пользу 7101...

Какая?????

Фаворит · 9 Дек 2010

ВАТСОН написал(а):
Какая?????

Существенная!!bad!!yea!
На голдене строить мультифиды(особенно на близкие спутники)тяжело и неудобно-а иногда и невозможно...
На евроскае 7101 это сделать легко!

ВАТСОН · 10 Дек 2010

Фаворит написал(а):
Существенная!

Размер и так видно и это мало существенно.

Фаворит · 10 Дек 2010

ВАТСОН написал(а):
Размер и так видно и это мало существенно.

Смотря в каких ситуациях...Если ставить тарелку с одним конвертером например на радугу 75е-то здесь реально все равно какой линейный конвертер ставить...Евроскай 7101 или этот Голден...

Но когда стоит задача сделать на 80-90см тарелке мультифид на близкие спутники(например 13е+9е+5е+1w+4w)...то здесь уже размеры конвертеров играют существенную и решающую роль !yea!
На 90см тарелке эти Голдены нормально не встанут на 9е+13е...
А если имеем дело с короткофокусными антеннами типа Супрал то голдены и подобные ЛНБ с 60мм облучателями для такой задачи не подойдут!:nea:

Так что размер имеет значение...и очень важное значение...!good!

ВАТСОН · 10 Дек 2010

Фаворит написал(а):
Так что размер имеет значение...и очень важное значение.

Согласен и это я знаю.Я про прием сигнала.Диапазон, сила, ну и т.д.Ну типа как в постах странника, только не так заумно (без грфиков и т.д.).Вобщим для простого пользователя.

Фаворит · 11 Дек 2010

ВАТСОН написал(а):
Согласен и это я знаю.Я про прием сигнала.Диапазон, сила, ну и т.д.Ну типа как в постах странника, только не так заумно (без грфиков и т.д.).Вобщим для простого пользователя.

И без графиков и таблиц странник сказал-что конвертер евроскай 7101 очень ему понравился...

Я присоединяюсь к нему...
Мне тоже этот ЛНБ понравился...!yea!
Сравнивал с евроскаем 3101 и инверто белой серии...
Сразу бросилось в глаза-шкала уровень сигнала показывала большие значения чем у 3101 и инверто на 2-5%...
Качество на всех частотах нижнего поддиапазона было не хуже чем у 3101 и инверто(такое же или +2...3%).На верхнем участке ку диапазона 7101 выигрывал 3-4 %...по шкале ресивера стартрек(древняя прошивка)...

ВАТСОН · 11 Дек 2010

Фаворит написал(а):
странник сказал-что конвертер евроскай 7101 очень ему понравился.

Хотелось бы увидеть его отзывы про:
BLACK MultiConnect
Dielectric Single 23mm LNB
HDTVDVB-S2 Compliant,0.2dB

Celadon · 11 Дек 2010

странник написал(а):
наблюдение про "литой" вывод для F-коннектора

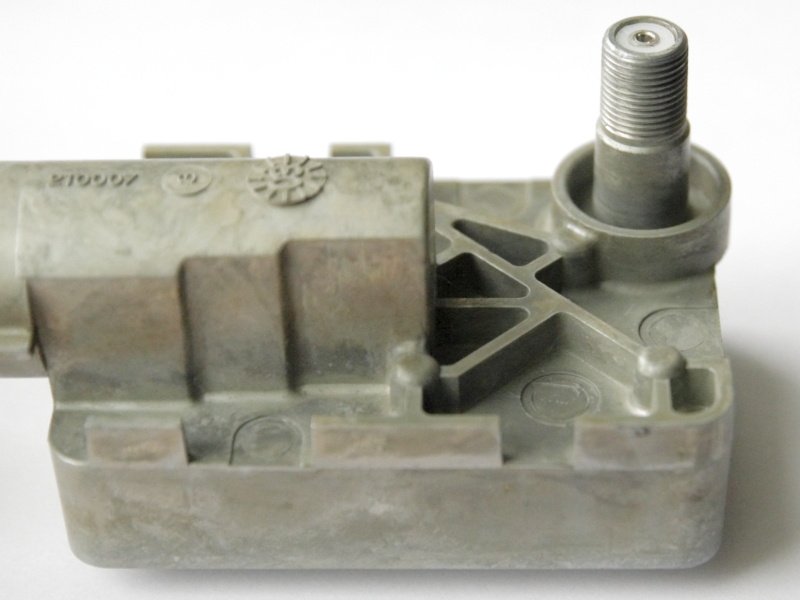

Да, я тоже думаю, что: цельнолитой с корпусом F-разъем (см. фото) снижает "стояки" по сравнению с вкрученным разъемом (как на большинстве недорогих конвертеров). А удлиненная шея на корпусе перед разъемом улучшает (расширяет полосу, как минимум) согласование выхода конвертера с кабелем.

странник · 11 Дек 2010

Celadon, спасибо за отменную фотографию - я сразу же вспомнил чертёж из этого топика. Это ещё одно подтверждение того, что инженеры Инвакома согласованию волновых сопротивлений уделяют внимание по всему тракту LNB - от облучателя к волноводу, от волновода к приёмным штырям, от МПЛ трёх! каскадного УСВЧ к высокодобротному полосовому фильтру и от него к смесителю, от выходного УПЧ к кабелю снижения.
Тщательная конструкторская проработка всех узлов и обеспечивает высокие технические характеристики LNB.
Ну а о качестве изготовления ещё раз красноречиво свидетельствует вышеприведенная фотография - литьё безукоризненное !good!

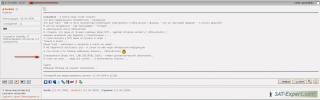

Как иллюстрацию вышесказанного добавлю фото, сделанное одним из наших форумчан (тысячу извинений, не помню ника

ardon

:

любитель ств · 22 Дек 2010

pinsk,
Ставьте Евроскай http://forum.sat-expert.com/318050-post314.html ,достойный конвертер за небольшие деньги.Себе поставил такие на 0,8w и 9E.Получилась связка 4W,0,8W,5E,9E,13E,работают отлично.Единственно,что нужно держатели конвертеров 40мм сделать поуже.

ВАТСОН · 22 Дек 2010

странник написал(а):
К недостаткам следует отнести сильный нагрев LNB

Так это получается что летом, в сильную жару он может сломатся?

странник · 22 Дек 2010

.
Сломаться может что угодно, и не обязательно в жару.
Конвертер на жаре не расплавится, а высокая температура лишь приведёт к увеличению уровня теплового шума.

Из бюджетных конвертеров EHKF один из лучших, а для "тесных" мультифидов просто незаменим

2 pinsk, вам дали хороший совет - на вашей антенне вы получите хороший мультифид с этими LNB

странник · 20 Янв 2011

Осторожно ! - подделка

.
Хочу предостеречь форумчан от очередной подделки:

На фото средняя коробочка с Кш=0.1дБ
А это её описание на сайте:

Обратите внимание, что анонсируется "облучатель в виде колец Френеля" который якобы разработан для "новинки"
Во-первых, облучатель представляет собой не "кольца Френеля", которые представляют собой дифракционную решётку размером в десятки и сотни сантиметров, а диэлектрическую линзу, которую два года назад демонстрировал наш форумчанин DIDONE в этой теме http://forum.sat-expert.com/sdelai-sam/13343-obzor-konverterov-9.html:

Позже другой наш форумчанин, который забанен за нарушение правил, внимательно изучив этот облучатель, получил российский патент на способ изготовления трубчатого облучателя:

Во-вторых, на сайте фирмы MTI приведены характеристики электронной "начинки" конвертера:

Как видите, Кш=0.3дБ, что соответствует среднему по качеству LNB.

В-третьих, даже за такой конвертер в Европе отдают 44 $:

а на верхней рекламке цена 110 руб. !
Или 1руб=40центов, или вам хотят продать ... :d

Будьте бдительны! Не поддавайтесь недобросовестной рекламе!

Успехов
