Может у кого то такое уже было? старенький глобоподобный Digital 5000.При включении на дисплее тюнера еле-еле видно горят 88:88.Рес не включается,никаких признаков жизни больше не подает.Ёмкости в БП менял год назад.Напряжения на выходе БП такие-там где должно быть 30в выдает 33в,12в-13.2в,22в-31.5в, 5в-7.1в,3.3в-2.6в.



[search]

5в-7.1в,3.3в-2.6в.

Меняй конденсатор по 3,3В.



[andrey77.2006]

тюнер lemberg (аналог арион 1700) на выходе lnb 7 вольт, блок питания показывает такое напряжение 3,1; 37; 5,1; 25 вольт где копать?



[samowar]

Всем привет. Проблема такая: пару месяцевназад притащили USAT_7010. Небыло сигнала. Потек электролит с кондера. Заменил кондер, поставил пару перемычек(разьело дорожки). Прошил 1.3.94 все было ОК. Отдал клиенту. Принесли с жалобой: проработал нормально больше месяца а потом после включения работает 12 - 15 минут и все тухнет... Проверил - симптомы точные. ТУхнет табло пропадает изображение, остается на скарте напруга которая держит на ТВ включеным видео вход. Напруги с БП что на работающем, что на потухшем одинаковые правда 3,3 - 3,2в, а 5 - 4,9в но на осцилографе пульсаций нет.Проц ALI_3329 B1 - без радиатора, Флешка S29AL016M90TC1R1 - М90Т под вопросом, зачеркнуто маркером. Явно ничего не перегревается. Повторно может включится не ранше чем через пару часов.... Правда на мороз не выносил. Может кто что посоветует??? Перешивать не пробовал чтобы во время прошивки не потух.

Добавлено через 35 минут
Включил без подключения антены и ТВ. Проработал 9 мнут и потух. Перегрева элементов нет...



[Gesha]

напряжение 3,1; 37; 5,1; 25 вольт где копать?

вот в нём и копать для начала. 3,3 занижено - вівод ясен...37 упадёт до нормі как приведёшь в порядок 3,3 и по ходу 5 тоже просится...ну а потом нада думать о питании голов...
samowar, внимательный осмотр. возможно промыть плату, особенно проц и флэшку. Может попробовать пропаять хорошенько их же. Ещё можно кварц поменять...а более масштабного ремонта не стоит такой девайс.
а перешить попробуй, чёрт с ним не станется, эти живучие, если флэшка не полностью пустая ему хватает лоадера что б ожить...можешь перед прошивкой сброс в заводские попробовать ещё.



[фотон15]

Ресивер GS 7001S горит красная и зеленая контрольки,а жолтая каторая показывает сигнал неработает вобщем нет сигнала на всех спутниках. Пробит какой то кандер
но в этих ресах они невздуваются.Подскажите какой надо менять у меня был такой случай менял но непомню какой номер Подскажите?

Уже розобрался пробит кандер 47мкф400вольт. Может кому пригодиться.



[samowar]

вот в нём и копать для начала. 3,3 занижено - вівод ясен...37 упадёт до нормі как приведёшь в порядок 3,3 и по ходу 5 тоже просится...ну а потом нада думать о питании голов...
samowar, внимательный осмотр. возможно промыть плату, особенно проц и флэшку. Может попробовать пропаять хорошенько их же. Ещё можно кварц поменять...а более масштабного ремонта не стоит такой девайс.
а перешить попробуй, чёрт с ним не станется, эти живучие, если флэшка не полностью пустая ему хватает лоадера что б ожить...можешь перед прошивкой сброс в заводские попробовать ещё.

Сброс в заводские проблему не решил. После долгих танцев с бубаном удалось прошить через КОМ 1.3.48 . Загрузчик сменился с 1.1.2 на 1.1.1 но и это проблему не решило. СКазать что приемник тухнет от перегрева сложно, так-как сразу после потухания выбросил на балкон(-9). Занес через двадцать минут - не включается хотя очень холодный. Полежал часика полтора сверху на двух включеных эволюшинах включился на 15 минут и снова потух. Вопрос стоит так - где посмотреть выход кварцевого генератора, так-как на ножках проца где сидит кварц посмотреть не могу из-за отсутствия шнура с выносной головкой . А этм шнурком срывает генерацию даже при закрытом входе осцилографа. Или тупо помегнять кварц и все???



[Gesha]

Или тупо помегнять кварц и все???

Да, именно так. Скажу от себя - осциллограф двухлучевой все понты стоит на полочке...раньше его снимал с полки тока в тяжёлых клинических случаях, но чем дальше - тем таких меньше...ну а в практике есть проще и надёжней способ чем что-то там высматривать на экране осциллографа. Ну что может быть надёжней, чем поменять местами кварцы в пациенте и любом из находящихся под рукой рабочем тюнере?



[фотон15]

фотон15, Возьми тестер и померяй все напряжения с блока питания и на антенном входе ресивера.Только после этого можно будет что-то подсказать.

Спасибо уже розобрался. Потерял емкость конденсатор 47мкф.400в

Добавлено через 10 часов 0 минут

Может у кого то такое уже было? старенький глобоподобный Digital 5000.При включении на дисплее тюнера еле-еле видно горят 88:88.Рес не включается,никаких признаков жизни больше не подает.Ёмкости в БП менял год назад.Напряжения на выходе БП такие-там где должно быть 30в выдает 33в,12в-13.2в,22в-31.5в, 5в-7.1в,3.3в-2.6в.[/QUOTE

Посмотри нет ли вздутых конденсаторов. Причина в них замени и все будет ок



[serg1557733]

тюнер опен 1800 с бп нет напряжений, емкостя все заменил по первичке и вторичке, ШИМку поменял, диоды по первичке поменял, напруга на ИТ идет 200-300В на вторичке 0



[Михаил Евгеньевич]

на ИТ идет 200-300В на вторичке 0

енто как*?? что на сетевой банке?? посмотри резюки на старт ШИМа....смотри диоды во вторичке,включай без тюнера БП
кондюки во вторичке как пожывают особенно по 3.3 и по 5 вольтах



[serg1557733]

сетевая под напругой, да и на шимку идет как на ИТ мерять особо не знаю ставлю по пределу на 1000 постоянку и тыкаю на ножки



[Gesha]

serg1557733, тему перечитай. говорилось не раз. микросхема контроллера имеет вывод питания, на который подаётся напряжение до её запуска в рабочий режим через специально предназначенную для этого цепочку, после запуска она питается от отдельной обмотки импульсного трансформатора через выпрямитель+фильтр. Вот это всё надо проверить, естессно если по вторичным цепям нет перегрузок и КЗ. так же подлежит замене на заведомо исправный(не проверяя) диод, который имеется в цепочке, параллельной первичке трансформатора или в цепочке параллельной силовому переходу ключа. Какая там стоит МС?



[serg1557733]

DM0365, диоды менял осталмсь резюки, оптрон тоже менял



[Gesha]

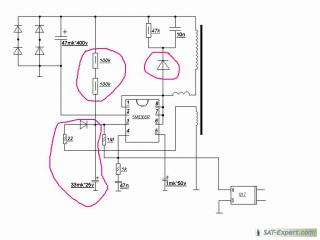

Для примера о чём я писал в предыдущем посте обведено цветом. Что к какой цепи относится догадаешься надеюсь раз за ремонт взялся



5М от DM отличается, но показать суть вопроса картинко сойдёт.
Отличие в том, что при запуске на рисунке питание подаётся через резисторы на вывод основного питания, в DM цепь запуска подключена к отдельному выводу. Впрочем посмотри по даташиту сам...

И ещё по поводу таких БП. Я со временем пришёл к выводу что с ними нечего сидеть и мозги напрягать логикой, гораздо быстрее получается тупо-обезьяньим способом, т.е. когда выпаяна микросхема пару минут делов проверить каждый из элементов первичной стороны БП. Зато потом не нада думать чего ж он не стартует Хотя бывают исключительные случаи, но уж очень редко.



[CKBB]

Не встречался никто с таким? Каждые 1-2 часа тюнер StarTrack 55x зависает наглухо,изображение становится на паузу,звук пропадает,на кнопки не реагирует.Пока не выключишь из сети,потом снова нормально работает 1-2 часа.Смена ПО не помогла



[serg1557733]

помоему была такая же история, проц перегревается, во всяком случае мне помогла установка кулера от компа на проц, правда немного шума прибавилось от тюнера



[search]

CKBB, Попробуйте поменять диод в схеме сброса процессора.



[andrianov123]

Помогите с Jtag Digital Satellite 7010S Что и куда запаивать и на какой резистор подавать питание и какое?



[Gesha]

andrianov123, во-первых какой проц в нём или чей он клон?
во-вторых по джитагу есть рядом с этой ещё парочка тем....посмотри если не ломит.
