Рупор С диапазона на 5+ !good!
Трубку рассмотрел плохо, но похоже, что это серая водопроводная труба.
То, что серая, а не белая, плохо, но не смертельно. Гораздо важнее этот волновод сопрячь с окружвющим пространством и с конвертером
ЗЫ Опишите по-подробнее, как вы решили проблему зондов, короткозамыкателя и деполяризатора С диапазона. Думаю, многим будет интересен ваш опыт !yea!
Трубку рассмотрел плохо, но похоже, что это серая водопроводная труба.
То, что серая, а не белая, плохо, но не смертельно. Гораздо важнее этот волновод сопрячь с окружвющим пространством и с конвертером
Вот этими конусами и займитесь в первую очередь.
ЗЫ Опишите по-подробнее, как вы решили проблему зондов, короткозамыкателя и деполяризатора С диапазона. Думаю, многим будет интересен ваш опыт !yea!
Eol
Профи в Сат-ТВ
Доработка C-Ku конвертера GTP
Трубка по Ku волновод водопроводная, диаметры наружный-25 мм, внутренний 17 мм, идеаль подошел к диаметру волновода конвертера, конец трубки заточен под конус и плотно вставлен в первое кольцо конвертера. В трубке просверлены отверстия под зонды и короткозамыкатель. Последний легко извлекается из волновода С и прессуется обратно.
ДЕполяризатор-облучатель готовый, валялся т.к. был под левую поляризацию. Фланец был удален, как и штатный короткозамыкатель. Три ряда штырей, повернул под 45* между зондами С-конвертера. На выходных займусь доводкой, хочу еще добавить сферический облучатель на всю конструкцию и резиновую бленду. Результаты тестов отпишу. Антена Mabo 1,35.
Трубка по Ku волновод водопроводная, диаметры наружный-25 мм, внутренний 17 мм, идеаль подошел к диаметру волновода конвертера, конец трубки заточен под конус и плотно вставлен в первое кольцо конвертера. В трубке просверлены отверстия под зонды и короткозамыкатель. Последний легко извлекается из волновода С и прессуется обратно.
ДЕполяризатор-облучатель готовый, валялся т.к. был под левую поляризацию. Фланец был удален, как и штатный короткозамыкатель. Три ряда штырей, повернул под 45* между зондами С-конвертера. На выходных займусь доводкой, хочу еще добавить сферический облучатель на всю конструкцию и резиновую бленду. Результаты тестов отпишу. Антена Mabo 1,35.
ruslan1, Какая глубина вашего зеркала? Или фокусное расстояние, если оно вам точно известно.
По справочным данным
Поэтому давайте определимся с вашим F/ D, а потом продолжим
По справочным данным
угол раскрыва 180* и для эффективного использования зеркала нужен облучатель с контррефлектором.
Поэтому давайте определимся с вашим F/ D, а потом продолжим
ruslan1
Любитель Сат-ТВ
Глубина зеркала=35 см.Фокусное расстояние=70 см.Но где-то читал,что угол раскрыва=120*. Контррефлектор это что?
При глубине 350мм у прямофокуса диаметром 1500мм фокусное расстояние 402мм, а угол раскрыва 172* !!!
Или у вас не прямофокус, а офсет, или же вы неточно померяли размеры.
В любом случае перемерьте высоту, ширину и глубину зеркала как это показано в теме http://forum.sat-expert.com/antenny/14747-opredelenie-parametrov-antenny.html
У прямофокуса при диаметре параболической части зеркала (без буртиков) 1500мм глубина в центре, под пересечением нитей, которые натянуты по перпендикулярным диаметрам, должна быть 375мм.
Давайте определимся с вашим зеркалом, а затем продолжим.
.
Это другой разговор.
Фокусное расстояние у вас 600 (598)мм, расстояние от точки фокуса до края зеркала 833мм, угол раскрыва зеркала - 128*
Облучатель - открытый конец волновода - ставьте так, чтобы точка фокуса находилась на 5мм вглубь от среза волновода.
Чертежей дроссельных колец для подавления бокового и заднего излучений в этой теме предостаточно.
Успехов
Это другой разговор.
Фокусное расстояние у вас 600 (598)мм, расстояние от точки фокуса до края зеркала 833мм, угол раскрыва зеркала - 128*
Облучатель - открытый конец волновода - ставьте так, чтобы точка фокуса находилась на 5мм вглубь от среза волновода.
Чертежей дроссельных колец для подавления бокового и заднего излучений в этой теме предостаточно.
Успехов
.
ruslan1, если вы хотите серьёзно заниматься спутниковым телевидением, то было бы для вас очень полезно почитать форум.
Так, в этой теме, выше по течению есть то, чего вам нужно:
Внутренний диаметр волновода должен равняться диаметру на фланце конвертера - это важно.
Желательно волновод изнутри отполировать.
Успехов
ruslan1, если вы хотите серьёзно заниматься спутниковым телевидением, то было бы для вас очень полезно почитать форум.
Так, в этой теме, выше по течению есть то, чего вам нужно:
Внутренний диаметр волновода должен равняться диаметру на фланце конвертера - это важно.
Желательно волновод изнутри отполировать.
Успехов
И этот чертёж есть в этой теме, но я его вам не рекомендовал, т.к. у этого облучателя не регулируется положение дроссельных колец относительно раскрыва волновода, и они слишком далеко отодвинуты назад.
Их плоскость должна быть на уровне фокуса, а волновод выступать вперёд на 5-7мм.
Когда настроите антенну, проверите.
Успехов
Этот облучатель будет работать с вашей антенной, но при размере 12.4мм хуже, чем при "выносе" открытого конца волновода на 5-7мм. С вашей антенной будет неплохо работать и "голый" конвертер без облучателя, если вы его разместите так, чтобы фокус зеркала был "утоплен" на 5мм вовнутрь... Но всё это будет хуже того, что я вам советовал. В моём понимании это и есть "не подойдет"
ruslan1
Любитель Сат-ТВ

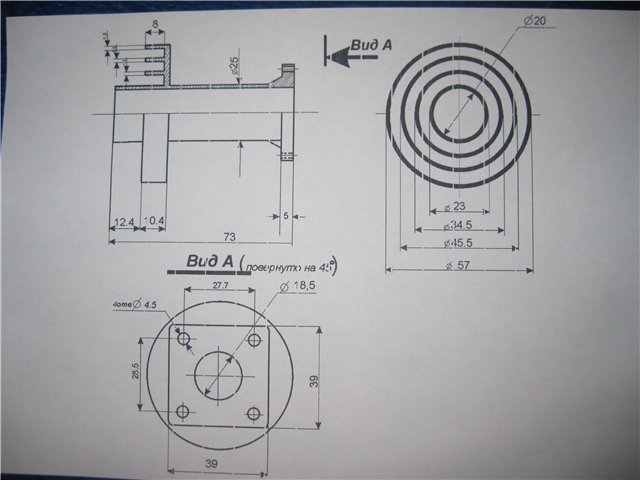

Когда внимательно начал рассматривать размеры на двух ваших картинках,то увидел,что наружный диаметр облучателя на одном 69.9 а на втором 60.2. А поначалу подумал,что это на одной фото,на другой чертеж к ней.Так вопрос какой какой точить 69.9 или 60.2???Какой мне подойдет больше?
ruslan1
Любитель Сат-ТВ

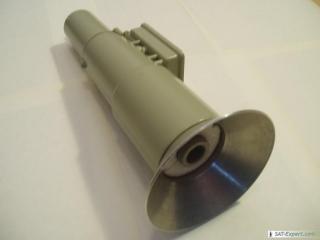

У меня не инваком,а инверто вот такой:
Значит надо придерживаться размеров,что на фото?
