ОБЛУЧАТЕЛИ СПУТНИКОВЫХ АНТЕНН

[странник]

.
2 birbir1
Скажите, антенна на 90*С это не та, с которой вы сейчас в Ку эксперементируете?
Если да, то что можете сказать про её поверхность и покраску?



[birbir1]

Скажите, антенна на 90*С это не та, с которой вы сейчас в Ку эксперементируете?
Если да, то что можете сказать про её поверхность и покраску?

Да эта самая. Про краску, мне с самого начало непонравилось(краска автомобильная).



[странник]

.
А если ещё под ней грунтовка или просто ржавый метал - сигналу кранты.



[birbir1]

А если ещё под ней грунтовка или просто ржавый метал - сигналу кранты.

Нет это новая антена с упаковки. Просто покрасил для прикола.



[GLD2]

Да, облучатель что надо!

п.с. у нас за цену болванки нержавейки+работа токаря, можно купить инваком с заводским облучателем



[странник]

.

Вот интереснейшие "грабли" от Филипс:
конвертеры SX 1019 SX 1019/S. Внешне практически не отличаются, но при одинаковой электронике и форме кожуха имеют разные облучатели:

Тот, что с индексом S, предназначен специально для антенны Sky, которая представляет собой элиптическую вырезку из параболоида вращения, причём "горизонтальная" полуось больше "вертикальной". Соответственно, в горизонтальной плоскости рупор уже, а ДН шире, чем в вертикальной.
На обычном зеркале такой облучатель работать будет неэффективно, т.к. будет "ловить" шумы из-за боковых краёв обычной офсетной вырезки.
Найти применение может в мультифидах на Тор и на 9*



[birbir1]

Я перемерял внутрений диаметр конвертора 18мм,а все облучатели точил на 18.5мм.Это сильно влияет на процентность сигнала.На этой неделе по эксперементирую на 1.80(мабо).



[странник]

.

2 birbir1
Мне показалось (по подтёку жёлтой краски), что вы соединяли облучатели с конвертером без резинового кольца в канавке четверть волнового дросселя ?
Если вы собирали без кольца, то это черевато большими потерями на стыке фланцев. Попробуйте вставить кольцо отсюда, если подойдёт, конечно. Без кольца из резины с высокой диэлектрической проницаемостью канавка не будет четверть волновой, что обусловит утечку через волноводный стык.

Успехов!



[birbir1]

странник
Неужели без резинового кольца(прокладки) все так плохо,я так понял что это прокладка между фланцем и облучателем для герметичности стыка.
кольцо подошло(как-бутто родное)



[странник]

Неужели без резинового кольца(прокладки) все так плохо,я так понял что это прокладка между фланцем и облучателем для герметичности стыка.

И для герметичности в том числе. Но без него глубина канавки должна была быть 6.5мм

кольцо подошло(как-бутто родное)

Я знал, что оно подойдёт, да и совет давал (помните ?), что конвертер ещё пригодится



[VALLL]

в галлерее выложил облучатель для головки прямофокусной антенны....
Кому интересно - загляните....

извините за качество фото....



[VALLL]

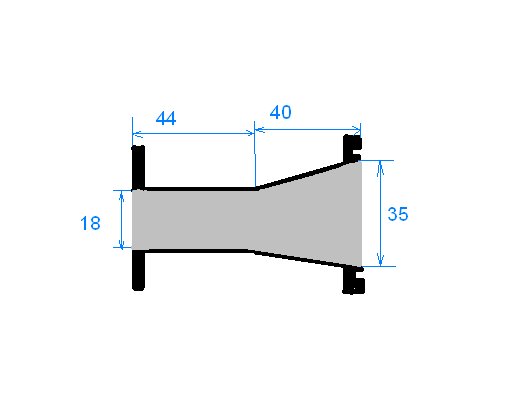

По просьбе birbir1 выложу файлик с фотками и чертежем облучателя. Но это скорее всего не чертеж, а рисунок с размерами. Штангелька под рукой не было, так что погрешность какая-то присутствует в размерах.... Не обессудьте...



[birbir1]

Вот нашол сегодне, как вы думаете толк будет!!



[странник]

.
Конечно будет, если электроника цела, то частоту гетеродина вводите в ресивер и ищите каналы...
Облучатель под офсетное зеркало, судя по всему на широкоугольное (градусов 90). Обмерьте рупор, мы посчитаем ДН и фазовый центр.

Опять вы, birbir1, резинку из фланца выташили, а отпечаток её в герметике остался. Хотя герметику в четверть волновом дросселе делать нечего.
Без резинки работать если и будет, то плохо. Но вы уже в курсе... !yea!



[birbir1]

Опять вы, birbir1, резинку из фланца выташили, а отпечаток её в герметике остался.

Нет присмотритесь лучше, там прозрачная резинка.

частоту гетеродина вводите в ресивер и ищите каналы...

Частоту какую стандартную 10600/9750
Вот нарисовал,как получилось!



[странник]

.
Да, резинку не разглядел - старею :unsure:
Частоты пробовать нужно стандартные, всё-таки выпуск конца 1992года

А вот с диаграммой угадал: 90*. Облучатель на супрал хорош будет, а пробовать можно и на харьковские

birbir1, где вы такой антиквариат раскапываете?



[UrryO]

Имеется конвертор, но что он из себя представляет никак не могу разобраться огорчение
Может у кого такой был, что с ним можно принимать? На каких частотах он работает?

Precision
BLUE THUNDER
Dual polar KU band LNBF

Больше на нем ничего не написано.

Заранее спасибо



[странник]

.
Хотя бы фото показали, мы же тут не ясновидцы по поэтическому названию определить характеристики фланцевого конвертера с вертикальной и горизонтальной поляризаций KU диапазона.
То, что он прецизионный - настраивает оптимистически, если это не рекламный ход. Серьёзные производители малошумящий конвертер "громом" не назовут. Всё равно, что тихий грохот



[UrryO]

Спасибо за ответ. Сразу сфотать не догадался...

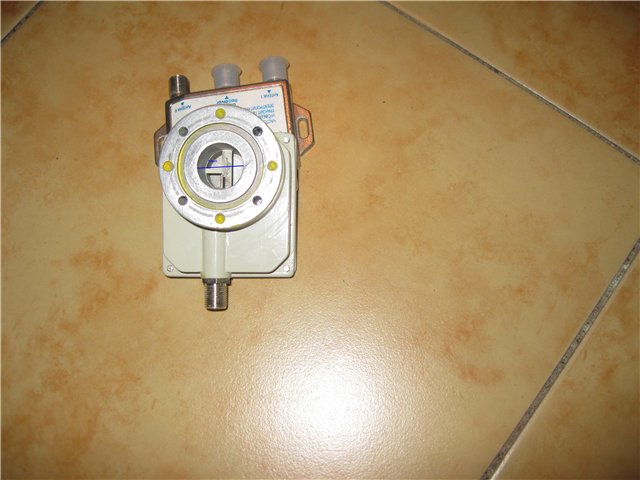

Выкладываю.




Если надо еще, напишите сфотаю как надо



[странник]

Precision
BLUE THUNDER
Dual polar KU band LNBF
Больше на нем ничего не написано

Вот и верь после этого людям! Если бы вчера я видел, что на самом деле написано на конвертере, то не убил бы два часа на бесплодные поиски, т.к. на самом деле ещё указана фирма и страна-изготовители.
Кроме того ясно, что копвертер с ручной настройкой и диапазон коэффициентов шума у него вполне приличный: от 0.5 до 1.0дБ.
Точки или просечки в ячейках я не вижу, но предроложение о КШ 0.7-0.8дБ вполне вероятно.

Успехов, и осторожно переходите улицу
