Тюнер ресивера не видит С-диапазон?

[Artie]

Удивительная вещь: похоже, штатный тюнер ресивера не видит С-диапазон... У кого есть возможность, проверьте, пожалуйста!



[VadimIv]

Удивительная вещь: похоже, штатный тюнер ресивера не видит С-диапазон... У кого есть возможность, проверьте, пожалуйста!

49Е, 40E (C) - никаких проблем!
На каком основании сделан вывод? Может конвертер неисправен, может DiSEqC.
Что прописано в настройках LNB?
Если не какой-нибудь "извращенный" конвертер (С+Ku со встроеным DiSEqC) должно быть прописано:
Частота LNB - 5150
DiSEqC - выбрать комбинацию (№LNB+тип DiSEqC+порт)
22Кгц - OFF
LNB питание - ON
Ну и транспондеры предварительно отредактировать.



[Artie]

Да я в общем в курсе, но рядом стоит другой ресивер, на нем всё нормально...
Модель Premium.

Такое впечатление, что на LNB подается не то напряжение, если не ошибаюсь, не 13В, а 18В - т.к. Ku-диапазон работает. И в настройках выбрать уровень напряжения нельзя...



[VadimIv]

Добавлено через 2 минуты

Да я в общем в курсе, но рядом стоит другой ресивер, на нем всё нормально...
Модель Premium.

Такое впечатление, что на LNB подается не то напряжение, если не ошибаюсь, не 13В, а 18В - т.к. Ku-диапазон работает. И в настройках выбрать уровень напряжения нельзя...

Настройки, как я давал выше?
Модель конвертера? Сколько в нем зондов в волноводе торчит? Есть конвертеры (Pauxis) в которых попутаны V и H...
P.S. Но может и с ресивером чего, попробуй сменить...Я когда-то без проблем поменял IPBox из-за проблем с Ирдето (продавец был не вкурсах) !
Хотя напряжение перекл поляризацию одинаковое вроде на С и на Ku...
Попробуй сканить в расширеном режиме.



[Artie]

Настройки, как я давал выше?
Модель конвертера? Сколько в нем зондов в волноводе торчит? Есть конвертеры (Pauxis) в которых попутаны V и H...
P.S. Но может и с ресивером чего, попробуй сменить...

А Вы думали, что настройки какие-то другие?
Ресивер только в эту субботу доставили аж из Киева (по сути в эксплуатации всего один день), и сразу менять?

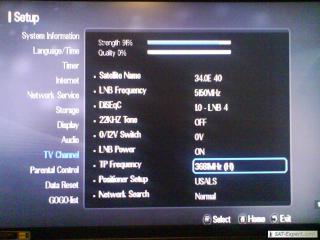

Чтобы не быть голословным, привожу скриншоты двух рядом стоящих, подключаемых по очереди к кабелю ресиверов: AzBox Premium HD и EVO-700S.

LNB - Pauxis PX-800
Как видите, настройки антенны на 40E одинаковы, но AzBox не видит сигнала именно в C-диапазоне, а вот в аналогичной ситуации при движении мотора оба ресивера видят сигнал с Circular-LNB (у меня на моторе - три головы Ku, Cr и С, ни с одним ресивером до этого подобных проблем не было).



[sergik01]

Поделюсь своим опытом. Новый ресивер. При поиске каналов обнаружилось, что не видит одну из поляризаций. Вскрыли ресивер и перестыковали разъёмы тюнера. Появились обе поляризации. Возможно при доставке "стрёсься" контакт.



[Artie]

Вы имеете в виду просто вынуть-вставить тюнер из слота? Но я сканировал и другие спутники, по-моему (правда, специально не следил за поляризациями), сканируются все поляризации в Ku (надо вечером проверить).
Может все-таки баг в последней прошивке (имидж от SatDream 0.9.3877), C-LNB запитывается на 18V? См. скрины выше, если в EVO-700S я переключаю LNB-power с "автомата 13V/18V" на "18V", то сигнал тоже пропадает, C-диапазон работает только на 13-ти вольтах...



[VadimIv]

LNB - Pauxis PX-800
Как видите, настройки антенны на 40E одинаковы, но AzBox не видит сигнала именно в C-диапазоне, а вот в аналогичной ситуации при движении мотора оба ресивера видят сигнал с Circular-LNB (у меня на моторе - три головы Ku, Cr и С, ни с одним ресивером до этого подобных проблем не было).

Если этот С конвертер стоит на моторе - не вижу в твоем настроечно меню
"тип позиционера" - USALS для этой LNB - ну и сдвиг позиции нужно прописать, если этот С конвертер стоит не в фокусе.
На другом ресивере у тебя прописано для 40-ки 34Е!!!
B USALS прописан однако!!! Так что....:nono:
Надеюсь DiSEqC стоит после мотора.



[sergik01]

Вы имеете в виду просто вынуть-вставить тюнер из слота?

Сам тюнер в принципе и не нужно вынимать. К нему подходит шлейф. Этот шлейф вставлен в тюнер с одной стороны, а с другой в плату ресивера. Именно его я и перестыковывал.



[Artie]

Если этот С конвертер стоит на моторе - не вижу в твоем настроечно меню
"тип позиционера" - USALS для этой LNB - ну и сдвиг позиции нужно прописать, если этот С конвертер стоит не в фокусе.
На другом ресивере у тебя прописано для 40-ки 34Е!!!

По-порядку:
1) С - не в фокусе, смещение 6 градусов, что, как Вы сразу заметили, и прописано в скрине к EVO-700S.
2) В меню настройки антенны AzBox, разумеется, я пробовал разные варианты: и "по-порядочному" в USALS прописывал необходимые смещения и координаты, и искал позицию посредством DiSEqC 1.2, но тщетно.
3) Эти скрины - результат последнего варианта, когда я просто отключил в Azbox все позиционры, повернул тарелку на 40E посредством EVO-700S, отключил в нем тоже позиционер, чтобы тарелка была неподвижно настроена на Express AM1 , а потом просто перекидывал кабель между двумя ресиверами, смотрел "кино" и окончательно убедился, что AzBox - не видит C-диапазон!

B USALS прописан однако!!! Так что....:nono:
Надеюсь DiSEqC стоит после мотора.

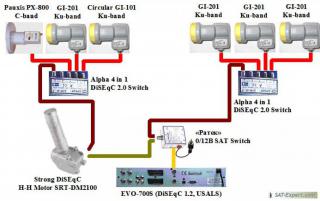

Нет, DiSEqC стоит перед мотором (см. схему), но еще раз повторяюсь, до этого ни с одним ресивером (я пробовал все, что были у меня (см. подпись), а так же и некоторые другие, именно таких проблем не было.
И еще: LNB круговой поляризации (тоже этот мотор, тоже этот DiSEqC) прекрасно работает на Azbox.



Да, и совершенно не пойму, как в данном варианте можно поставить DiSEqC после мотора?
Может Вы объясните как и почему?

Добавлено через 14 минут

Сам тюнер в принципе и не нужно вынимать. К нему подходит шлейф. Этот шлейф вставлен в тюнер с одной стороны, а с другой в плату ресивера. Именно его я и перестыковывал.

Понял, спасибо, надеюсь тем не менее, что проблема сугубо программная.



[VadimIv]

Да, и совершенно не пойму, как в данном варианте можно поставить DiSEqC после мотора?
Может Вы объясните как и почему?

Так у Вас,судя по картинке и стоит DiSEqC после мотора т.е. правильно!!!
Что-то мы друг друга не понимаем.

А что до скрина - так выкладывайте адекватные скрины! Я вижу на Вашем скрине из меню Azbox, что там не прописан USALS! А если он там не прописан, то и крутить не будет.
Соответственно и переключатель 12V (в меню Azbox) должен быть выставлен соответстввенно вашей картинке (ранее вы о нем не упоминали).
Покажите еще ваш скрин "меню позиционера" при нажатии "ОК" на USALS.
С какой строны стоит C конвертер, если смотреть на спутник?
P.S. Что до поста в личку - ничего не понял - или мне лучше не пытаться Вам помочь?



[Leva]

Проскакивают сообщения о непонятных проблемах после длительного нахождения ресивера в слипе, особенно, когда электричество спонтанно выключают/включают по нескольку раз в день...

Есть такая буква!
Вешается бокс, но не регулярно.
Грешу на бета-прошивки...



[Artie]

Так у Вас,судя по картинке и стоит DiSEqC после мотора т.е. правильно!!!
Что-то мы друг друга не понимаем.

Да, это как у синоптиков, смотря откуда смотреть на небо, из космоса или с земли.

Я вижу на Вашем скрине из меню Azbox, что там не прописан USALS! А если он там не прописан, то и крутить не будет.

Зачем крутить если тарелка уже специально выставлена и зафиксирована на 40 грд. на момент создания скринов?

Соответственно и переключатель 12V (в меню Azbox) должен быть выставлен соответстввенно вашей картинке (ранее вы о нем не упоминали).
Покажите еще ваш скрин "меню позиционера" при нажатии "ОК" на USALS.
С какой строны стоит C конвертер, если смотреть на спутник?

Но ведь разговор получается не совсем о том, я же эту схему подключений не разбирал и не менял перед установкой AzBox, у меня она проработала 3 года и сейчас работает, но только не на AzBox.

Скрин адекватный со всеми настройками я не делал, но мне не сложно, сделаю специально для Вас
0/12V в состоянии выключен, С стоит так, как на схеме выше. И специально выложу еще скрины для круговой поляризации, которая на AzBox работает отлично.



[VadimIv]

Скрин адекватный со всеми настройками я не делал, но мне не сложно, сделаю специально для Вас

Для Вас!
У меня все работает! Если Ваши настройки верные - несите ресивер в СЦ!
В некоторых партиях пауксисов 800-х попутаны вертикальная и горизонтальная поляризации.



[Artie]

Для Вас!
У меня все работает! Если Ваши настройки верные - несите ресивер в СЦ!
В некоторых партиях пауксисов 800-х попутаны вертикальная и горизонтальная поляризации.

Проверял и поляризации...
Выложу полные скрины настроек, попытаюсь найти кого-то со стационарной C-LNB, а так же попробую откатиться на старые версии прошивок, завтра отпишусь



[Artie]

Откат на старые и на оригинальные прошивки AzBox не помог, увы, поляризации видит все. Найти кого-то, у кого есть стационарка с С-band тоже не смог, "абыдна да...", скрины выкладываю:

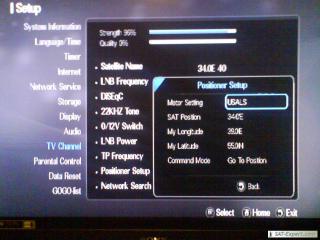

Ресивер AzBox Premium HD (прошивки v0.9.2880, v0.9.3877):

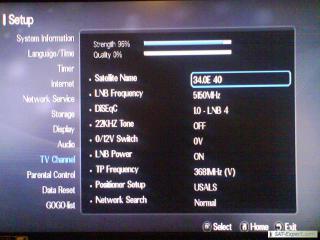

С-band 40°E, смещение в мультифиде -6°, транспондер 3681 V(H) 33483:

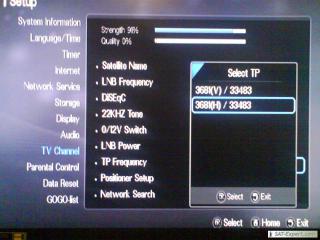

1) V-поляризация, сигнала нет


2) H-поляризация, сигнала нет:


для примера того, что общая схема подключения реализована правильно:

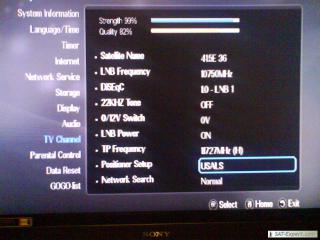

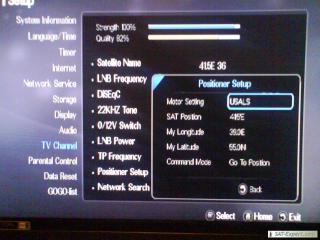

Circular-band 36°E, смещение в мультифиде +5,5°, транспондер 11727 H33483:
1) сигнал есть:

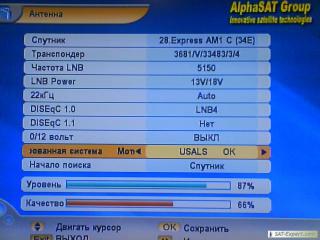

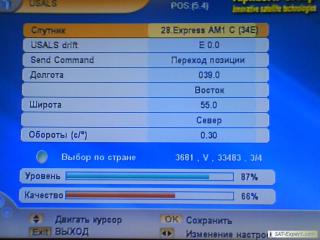

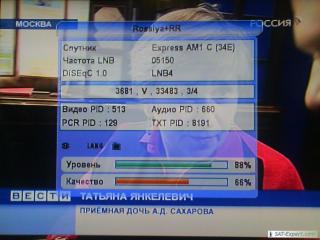

И окончательно, ресивер EVO-700S, сигнал есть на всех интересующих спутниках:



Кто что думает по этому поводу?



[VadimIv]

Кто что думает по этому поводу?

Попробовать сменить DiSEqC. Это не означает, что DiSEqC не рабочий. Возможно тюнеру Azbox он не нравится.
В вашей же конфигурации у меня С диапазон в круговой поляризации работает (правда не Pauxis)
P.S. Антена кстати едет туда, куда нужно? Может не хватает мощности 13/18V, чтобы мотор крутить?



[Artie]

Попробовать сменить DiSEqC. Это не означает, что DiSEqC не рабочий. Возможно тюнеру Azbox он не нравится.
В вашей же конфигурации у меня С диапазон в круговой поляризации работает (правда не Pauxis)

Спасибо большое, хорошо, если только DiSEqC не нравится, может и Pauxis не нравится?
-> найти Си-голову будет проблема
-> ох, на крышу лезть в такую-то погоду...
Постараюсь в выходные, если найду DiSEqC, я так понял, нужен другой марки?

P.S. Антена кстати едет туда, куда нужно? Может не хватает мощности 13/18V, чтобы мотор крутить?

На AzBox в Ku-диапазоне едет без затыков на любые спутники, проверял от 30°W до 90°E.
А так же, как ранее писал: поворачивал тарелку на 40°E посредством EVO-700S, получал сигнал; перебрасывал кабель на AzBox с отключенным USALS (чтобы не сбить направления), видел, что сигнала на AzBox все-равно нет; перебрасывал опять на EVO-700S - на нем сигнал поднимался мгновенно, т.е. позиция не терялась, поэтому грешить на недопозиционирование мотором не могу.

В принципе все это не столь уж важно, мне главное знать, что тюнер AzBox здесь не при чем, т.е. железо в порядке и не надо отдавать ресивер, которому всего 2-дня, в ремонт (кстати ближайший сервисцентр от нас на расстоянии 1500 км.), а сменить со временем DiSEqC или С-band не столь уж и проблематично...



[siant]

На AzBox в Ku-диапазоне едет без затыков на любые спутники, проверял от 30°W до 90°E.

Говоришь о 1.2 или USALS? По Usals не едет у меня на 90е - при том же диапазоне спутников - 80 последняя позиция. Вроде как испытательный мотор у них с перекрытием 120 градусов а не 150, и крайние позиции опенсат не интересуют. 90е - настроен у меня в 1.2 режиме - остальные usals.



[Artie]

Я говорю о USALS:
DiSEqC 1.2 уже не интересует как пройденный этап с постоянной подстройкой убегающих позиций.
Насчет 90-го не помню, вроде проверял , - я пока еще список каналов не сформировал, - бьюсь с 40E C.
А 30W и 80E проверял точно, ну и в промежутке, бегло: 40E Ku, 53E, 60E, 39E, 75E и др.
