Установка кулера в AZBox

[Nikolayevih]

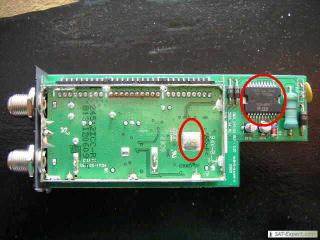

Снял крышку с тюнера. Всех больше греется в двух местах. LNBP20A-отмечен кругом. И в районе луженого прямоугольника-отмечен овалом.



Какая деталь так сильно греется увидеть не представляется возможным так как находится с другой стороны платы, а распаивать что то не хочется.



[Artie]

А температура какая?



[zuht]

[
zuht, "папрашу" не передергивать, а если переходите на личности, то я Вам напомню, если память девичья:

+1,

и можно было бы закрыть вопрос, т.к. истоки проблемы рассыпания вроде бы как найдены, но вот незадача: на одних прошивках конкретное видео сыпется, а на других прошивках - нет, причем ресивер один и тот же и видеопамять не менялась. И акселерация может быть и включенной а может быть и нет и закономерности не найдешь. А вот если в конкретном ресивере, например, определенная модель тюнера не дружит с определенной моделью LNB, то ни на одной прошивке "побороть процесс" не удается...Как быть, дрова кривые под конкретное железо или все-таки само железо?

на счет памяти и.т.д. везде где встречается слово резинка ставим кавычки... но Вы на самом деле понимаете о чем я говорю, поэтому не стоит продолжать.

Вот у меня 2 одинаковых ресака премиум ХД, один работает с акселерацией на всех прошивках (4690 и.т.д.) а другой нет, при том так же на всех прошивках. Тюнер я даже в учет не беру, и проверяю все проигрыванием видео. Для теста использовал ремукс "матрицы" 15 гигов... на одном пашет на втором сыплет квадратики на всех прошках с акселерацией.



[Nikolayevih]

А температура какая?

Да вот нет термопары. Только спиртовые. Так что измерить не могу.



[VadimIv]

на одном пашет на втором сыплет квадратики на всех прошках с акселерацией.

Это может быть все, что угодно, шина то тоже разогнана.



[Artie]

Да, вопрос о рассыпаниях очень запутанный и непонятный, но, исходя из наблюдений и отзывов в форумах (не только об AzBox ), сужу со своей точки зрения о вероятности причин этого, в степени убывания:
1) важно - как и чем кодирован видеоматериал;
2) какие приоритеты на данный момент у разработчиков ПО и драйверов;
3) проблемы железа (относительная несовместимость, перегрев или недоразгон и др.).



[zuht]

Да, вопрос о рассыпаниях очень запутанный и непонятный, но, исходя из наблюдений и отзывов в форумах (не только об AzBox ), сужу со своей точки зрения о вероятности причин этого, в степени убывания:
1) важно - как и чем кодирован видеоматериал;
2) какие приоритеты на данный момент у разработчиков ПО и драйверов;
3) проблемы железа (относительная несовместимость, перегрев или недоразгон и др.).

Дак понимаете в чем дело, возможно переконвертить видео, чтоб оно хорошо показывало на проблемном аппарате, но тоже видео... тот же файл удачно вертится на в точности таком же азбоксе без единого рассыпания.

Вообще нехватка опорных кадров взывает рассыпания, т.е. азбокс не может обеспечить требуемый битрейт.



[Artie]

Да вот нет термопары. Только спиртовые. Так что измерить не могу.

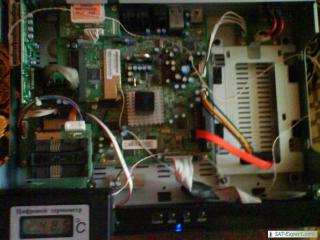

Держите термопару!



+48,5°C



[Viraje]

Для тех, кого раздражает гудение кулера при выключенном ресивере!yea!

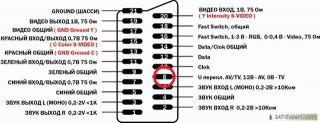

На 8-ой ноге скарта напряжение 11,5 вольт при включенном ресивере. Но как только рес загоняется в слип, питание на скарт не подается! Соответсвенно к нему идеальным вариантом будет подцепить кулер, который будет крутится только когда ресивер включен.

Зы. Если кулеры маленькие и соответсвенно шумные, то для такого напряжения лучше подключить 2шт. последовательно.



[Nikolayevih]

А какова нагрузка по току для данного выхода? Хватит мощности, чтоб кулер крутить?



[Viraje]

А какова нагрузка по току для данного выхода? Хватит мощности, чтоб кулер крутить?

Не знаю, не мерял. По крайней мере 2 кулера по 0,5А тем более последовательно запускаются легко и напруга не проседает.



[Nikolayevih]

Не знаю, не мерял. По крайней мере 2 кулера по 0,5А тем более последовательно запускаются легко и напруга не проседает.

Это хорошо. Так как по ТУ этот выход расчитан на нагрузку 1 ком.
вход: >10КОм
выход: <1КОм



[market223]

Очередной вариант охлаждения.

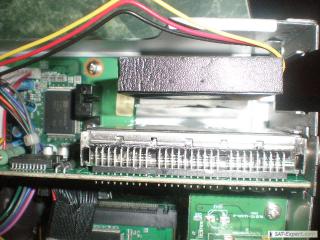

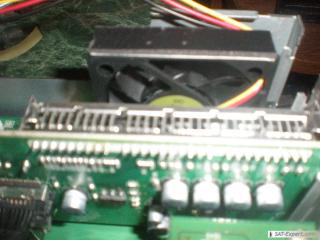

Устанавливаем кулер между тюнером и боковой стенкой. Я просто закрепил полосу резины 6мм на двустороггий скот. К ней прикрепил кулер. На кулер прикрепил кожаную полоску для фиксирования крышкой реса. Подключил на 12В , так как на 5В кулер не стартует, только с пол-пинка. Даже в моей нише (где стоит рес) ресивер просто прохладный.



[VadimIv]

Очередной вариант охлаждения.
Устанавливаем кулер между тюнером и боковой стенкой.

Я приклеил двустороннним скочем к нижней панели под тюнером. Особенно актуально, если стоит 2 тюнера.



[market223]

VadimIv, у меня получается поток воздуха еще по низу идет и охлаждает саму плату.



[VadimIv]

Для тех, кого раздражает гудение кулера при выключенном ресивере!yea!
На 8-ой ноге скарта напряжение 11,5 вольт при включенном ресивере. Но как только рес загоняется в слип, питание на скарт не подается!

А подпаивался к контактам материнки снизу или есть сверху какая-то точка?



[Viraje]

А подпаивался к контактам материнки снизу или есть сверху какая-то точка?

Я не паял и не буду. У меня не греется рес, замеры температурные я показывал.
Чтобы подпаятся надо снимать RF-модулятор.



[VadimIv]

Чтобы подпаятся надо снимать RF-модулятор.

Так в том то и дело, что задница скарта под модулятором зашита металлической оболочкой, контактов там не видно.



[market223]

А ни кто не проверял , на 12В выходе есть напруга в слипе?



[Viraje]

Так в том то и дело, что задница скарта под модулятором зашита металлической оболочкой, контактов там не видно.

Во как. Типа панцырь? А кожух не снимается?
Вечером расковыряю
