Еще раз об охлаждении...

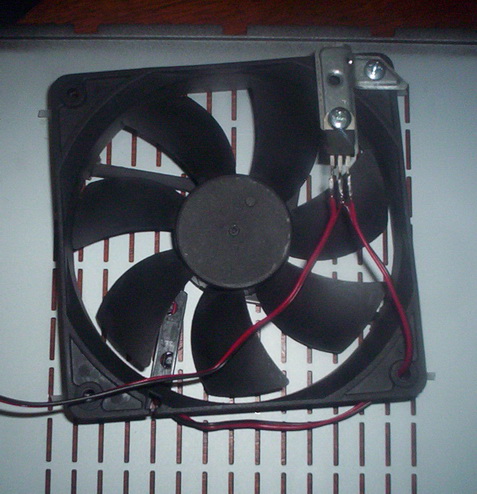

Итак, после изучения описанного в данной теме опыта по охлаждению данного чудо-устройства было принято решение пойти своим путем. В качестве вентилятора был выбран обычный корпусной вентилятор, который можно купить в любом компьютерном магазине. Для причинения Кате минимального изменения как внутреннего, так и внешнего вида, использовались методы, не требующие каких-либо паек, подтачиваний и прочих манипуляций. Поэтому вентилятор крепится к крышке с помощью стяжек для связывания проводов.
Так как постоянная работа вентилятора даже в выключенном состоянии не устраивала, то нужно было найти на плате место, где происходило бы отключение питания схемы. Оказалось, что такое место есть, возле блока тюнера. Но напряжение в 12 вольт более чем достаточно для вращения вентилятора, поэтому решили его немного понизить, чтобы обеспечить более спокойный режим вращения. Для этого был использован обычный стабилизатор на 5 вольт - КР142ЕН5В, который прикрепили на вентилятор с помощью металлического кроншнейна. Такое расположение в непосредственной близости от вентилятора обеспечивает надежное охлаждение стабилизатора, а кронштейн одновременно служит и радиатором.
Схема распайки достаточно простая, слева-направо:
1 - входящее напряжение
2 - земля
3 - выходящее стабилизированное напряжение 5в.
Как мне показалось, стабилизатор не особо греется, так что можно его прикрутить в любом другом месте, можно даже к нижней крышке. Главное, чтобы провода не касались пропеллера.
Чтобы избежать пайки, минусовой провод был затянут одним из болтов, которыми крепится основная плата. Провод питания был обмотам вокруг ножки конденсатора и уплотнен резиновым вкладышем. Надежность и долговечность такого соединения будет проверена временем, а пока что все работает и контачит без особых проблем.
Каких-либо помех в изображении замечено не было, устройство работает стабильно.
Самое приятное то, что при выключении с пульта, вентилятор благополучно останавливается
.
